Прибор для обнаружения скрытой проводки В. Грушин Радио 1979г №7 стр.47

Прибор для обнаружения скрытой проводки

При проведении ремонтных работ в жилых и производственных помещениях необходимо точно знать расположение в стенах силовых и телефонных проводов радиотрансляционных сетей. Это позволит избежать их повреждения, а также (в случае силовых проводок) поражения людей электрическим током. Описываемым ниже прибором можно определить положение в стене скрытой проводки с точностью до 2 см.

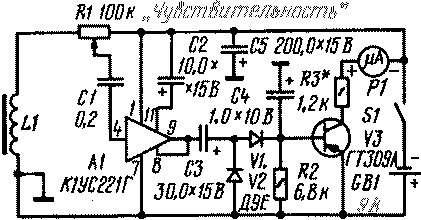

Схема прибора для обнаружения скрытой проводки

Прибор (см. рисунок) состоит из датчика магнитной составляющей поля (катушка L1), усилителя переменного тока (микросхема А1), выпрямителя на диодах V1, V2 и однокаскадиого усилителя постоянного тока на транзисторе VЗ, в коллекторную цепь которого включен микроамперметр P1 с током полного отклонения стрелки 100 мкА. Чувствительность прибора регулируют резистором R3. Налаживание прибора заключается в подборе резистора RЗ при установке пределов отклонения стрелки измерительного прибора. Если вместо микроамперметра использовать миллиамперметр с током полного отклонения стрелки 5 мА. резистор RЗ нужно исключить.

Корпус прибора изготовлен из луженой жести. Его размеры без катушки L1 - 100х40x30 мм. Питается прибор от батареи сКрона" ток, потребляемый прибором,- не более 5 мА. Катушка L1 содержит 3000 витков провода ПЭЛ 0,12. намотанного внавал на картонном каркасе, имеющим 10 секций шириной по 8 мм каждая Внутрь каркаса вставлен отрезок длиной 80 мм стержня из феррита М400НН-3 от магнитной антенны диаметром 8 мм.

В. Грушин
г. Москва
