Простой транзисторный металлоискатель

Схема, послужившая отправной точкой для построения простого транзисторного металлоискателя, попала автору на глаза всего за несколько месяцев до того, как была начата работа над этой книгой. Следует признать, что автор уже много лет не занимался постройкой транзисторных устройств, отдавая предпочтение аппаратуре на микросхемах. Однако в данном случае решил попробовать повторить и, по возможности, усовершенствовать эту конструкцию.

Результат вполне оправдал затраченное время. Конечно, от этого прибора не следует ожидать каких-либо чудес. Однако, несмотря на то, что схема предлагаемого металлоискателя и конструкция поисковой катушки очень просты, чувствительность данного устройства вполне достаточна для обнаружения небольших металлических предметов. К тому же при наличии некоторых навыков с большой степенью вероятности можно определить, из какого металла (магнитного или немагнитного) изготовлен обнаруженный предмет.

Принципиальная схема

Предлагаемая конструкция (рис. 2.1) представляет собой один из многочисленных вариантов металлодетекторов типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений, возникающих при смешивании двух сигналов близких частот.

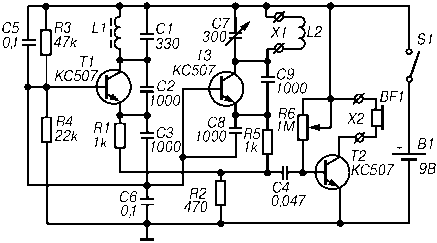

Принципиальная схема простого транзисторного металлоискателя
Рис. 2.1.
Принципиальная схема простого транзисторного металлоискателя

В конструкции прибора использованы два простых LC-генератора, выполненные на транзисторах Т1 и Т3. Рабочая частота этих генераторов определяется параметрами контуров, включенных в коллекторные цепи соответствующих транзисторов. Контур первого генератора, который является опорным, образован конденсатором С1 емкостью 330 пФ и катушкой L1. В контуре второго, измерительного, генератора используются конденсатор переменной емкости С7 с максимальной емкостью ~ 300 пФ и поисковая катушка L2.

Выходы генераторов через резисторы R1, R5 и конденсатор С4 подключены к базе транзистора Т2, который усиливает сигнал частоты биений. С коллектора транзистора Т2 усиленный сигнал подается на головные телефоны BF1. Уровень громкости этого сигнала регулируется с помощью переменного резистора R6.

Поскольку рабочие частоты генераторов находятся в диапазоне средних волн, их сигналы в телефонах не слышны. Когда удается добиться точной настройки каждого генератора на одну и ту же частоту, звуковой сигнал в телефонах также будет отсутствовать. Если же с помощью конденсатора С7 настроить измерительный генератор на почти ту же частоту, что и опорный генератор, то в телефонах будет слышен сигнал частоты биений. При отсутствии в зоне действия поисковой катушки L2 металлических предметов рабочая частота измерительного генератора остается неизменной, поэтому неизменной будет и частота биений. В этом режиме возможные девиации частот могут быть обусловлены лишь нестабильной работой обоих генераторов.

При появлении в зоне действия поисковой катушки L2 металлического предмета резонансная частота контура L207 изменится. В результате изменятся рабочая частота измерительного генератора и, как следствие, частота сигнала биений. Именно эти изменения служат источником информации об обнаружении металлического предмета.

Питание простого транзисторного металлоискателя осуществляется от источника В1 напряжением 9 В.

Детали и конструкция

Все детали простого транзисторного металлоискателя, за исключением поисковой катушки L2, конденсатора C7, резистора R6, разъемов Х1 и Х2 и выключателя S1, расположены на печатной плате размерами 100х50 мм (рис. 2.2), изготовленной из одностороннего фольгированного гетинакса или текстолита.

К деталям, применяемым в данном устройстве, не предъявляются какие-либо особые требования. Естественно, рекомендуется использовать любые малогабаритные конденсаторы и резисторы, которые без проблем можно разместить на печатной плате.

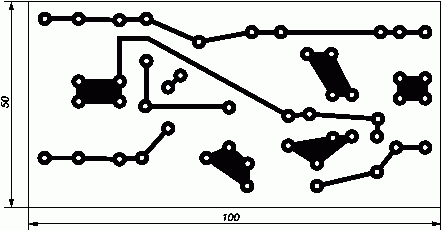

Печатная плата простого транзисторного металлоискателя
a)

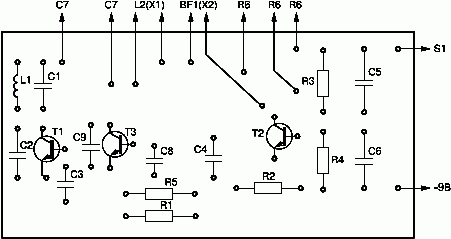

расположение элементов транзисторного металлоискателя
б)

Рис. 2.2.
Печатная плата (а) и расположение элементов (б) простого транзисторного металлоискателя

Катушка L1 опорного генератора намотана проводом ПЭЛ диаметром 0,1-0,2 мм на сердечнике диаметром 8 мм и содержит 100 витков. Катушку L1 можно намотать на ферритовом сердечнике или на бумажной трубке без сердечника. В качестве конденсатора С7 можно использовать любой конденсатор переменной емкости с воздушным диэлектриком с максимальной емкостью примерно 300 пФ, например конденсатор настройки от любого старого радиоприемника.

Печатная плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе. На крышке корпуса устанавливаются конденсатор настройки C7, регулятор громкости R6, выключатель S1, а также разъемы Х1 и Х2 для подключения соответственно поисковой катушки L2 и головных телефонов BF1.

Для изготовления поисковой катушки L2 (рис. 2.3) потребуется вырезать круг диаметром 100 мм из фанеры или другого материала (гетинакса, текстолита) толщиной 1,5-2,5 мм. Круг следует разбить на секторы с углом 40° и в этих местах сделать прорези к центру на расстояние 20 мм от края. В прорези надо продеть провод диаметром 0,2-0,3 мм (например марки ПЭЛ) и виток к витку намотать 30 витков. К изготовленной таким образом поисковой катушке можно приделать удобную ручку. Подключение катушки L2 к печатной плате осуществляется через малогабаритный разъем.

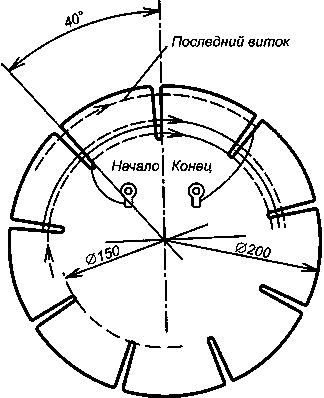

Конструкция поисковой катушки транзисторного металлоискателя
Рис. 2.3. Конструкция поисковой катушки L2

В качестве источника питания В1 можно использовать, например, батарейку "Крона" или две батарейки 3336Л, соединенные последовательно.

Налаживание

При использовании исправных деталей правильно собранный металлоискатель начинает работать практически сразу. Настройку прибора следует проводить в условиях, когда металлические предметы удалены от поисковой катушки L2 на расстояние не менее 1,5 м.

Поскольку в данном разделе речь идет о простой конструкции, то в телефонах при первом включении будут слышны сигналы разных гармоник. Поэтому, настраивая прибор, следует выбрать наиболее сильный сигнал с помощью конденсатора С7 и отрегулировать его громкость регулятором R6. Выбор наиболее сильной гармоники можно осуществить на слух или с использованием осциллографа или частотомера.

На этом процесс настройки простого транзисторного металлоискателя заканчивается.

Порядок работы

При практическом использовании рассматриваемого металлоискателя следует конденсатором С7 провести дополнительную подстройку на сигнал наиболее сильной гармоники и отрегулировать его громкость с помощью регулятора R6.

Если теперь в зоне действия поисковой катушки L2 окажется какой-либо металлический предмет, то высота тона в телефонах изменится. При приближении к одним металлам частота сигнала биений будет увеличиваться, а при приближении к другим - уменьшаться. По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет.
