Коэффициенты импульсного метода измерения

По этой же теме страницы ↓
Коэффициент укорочения
Коэффициент укорочения и V/2
Коэффициенты PVF и VOP и их пересчёт

При измерении кабелей импульсным методом все современные рефлектометры отображают полученный в результат в метрах. Сами же приборы расчёт производят по времени прохождения измерительного импульса. Скорость прохождения этого импульса в среде кабеля не одинакова. Для того чтобы эту разницу учитывать, в настройках прибора всегда есть поправочный коэффициент. Названия и способы расчёта этого коэффициента у разных производителей разные. На сегодняшний 2019-ый год таковых на наших просторах замечено три: коэффициент укорочения, v/2 и PVF (он же VOP).

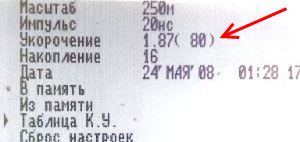

Коэффициент укорочения. Этот тип поправки наиболее распространён на просторах бывшего СССР. Использовался в приборах серии Р5 (Р5-10, Р5-13 и пр.), позже применился в таких распространённых рефлектометрах как РИ-10м и ИРК-ПРО-Альфа и их модификациях.

Коэффициент укорочения получался из деления скорости света в вакууме на скорость распространения импульса в кабеле. Так как скорость света всегда больше этот коэффициент получался в пределах 1,2-2,8. В некоторых источниках этот параметр обозначен буквой «g» в инструкции к Р5-10 использована греческая «γ». Чаще всего в настройках использованы сокращения от «Коэффициент укорочения». В формулах на сайте он обозначен как «Кукор».

В инструкции к Р5-10 предложен способ расчёта этого коэффициента.

При импульсных измерениях на линиях с неизвестным коэффициентом укорочения его можно ориентировочно вычислить по формуле:

формула коэффициента укорочения

где ε - диэлектрическая проницаемость изоляции кабеля,…

Практически таким расчётом не пользуются из-за того, что изоляция кабеля, как правило, не однородна - какой-то процент в нём воздуха, какой-то гидрофобного наполнителя, да и полиэтилен или поливинилхлорид бывают разных марок.

Далее таблица типичных материалов изоляции кабелей со значением диэлектрическая проницаемости и рассчитанного коэффициента укорочения.

Материал изоляцииОтн. диэлектр.
проницаемость
ε
Коэффициент
укорочения
Полихлорвинил31,73
Полиэтилен2,31,52
Полиэтилен2,41,55
Масло трансформаторное2,21,48
Каучук2,41,55
Воздух (сухой)1,000251,00

Отдельно значениям этого параметра для типичных кабелей связи посвящена страница → Коэффициент укорочения

Скорость импульса на два в кабеле

Скорость импульса на два на экране рефлектометра

V/2 - cкорость распространения импульса делённая на два. Эта поправка используется фирмами SEBA KMT и BAUR, соответственно типична для Западной Европы. В отличие от остальных коэффициентов имеет единицы измерения в виде метров делённых на микросекунды (м/мкс).

В какой-то мере такой подход к пересчёту проще. Учитывая, что при измерениях зондирующий импульс проходит по кабелю туда и обратно и зная сколько микросекунд прошло между фронтом импульса и отражённым эхом можно получить результат в метрах. Поправка этого типа лежит в пределах от 70 до 140 м/мкс, а в настройках приборов обозначается как «v/2»

Значению этого параметра и способам его пересчёта из других коэффициенов посвящена страница → Коэффициент укорочения и скорость импульса в кабеле

Коэффициенты VOP и PVF. Используются в рефлектометрах американского и английского происхождения. Оба эти коэффициента одинаковы и равны, просто в своё время были введены в обращение разными фирмами. Оба являются аббревиатурами VOP (Velociti of Propagation), а в PVF - VF (Vilocity Factor) иногда они же называются коэффициентом замедления.

Коэффициент PVF(VOP) представляет собой отношение скорости распространения импульса в среде кабеля к скорости света в вакууме. Так как скорость света всегда больше скорости в исследуемой линии, то этот коэффициент всегда меньше единицы и лежит в диапазоне от 0,4 до 0,7. PVF (VOP) обратно пропорционален коэффициенту укорочения.

Об этом коэффициенте также страница → Коэффициенты PVF и VOP и их пересчёт

Коэффициент преломления. Этот параметр применяется при измерениях на оптоволокне. По принципу расчёта во многом схож с коэффициентом укорочения, то есть является отношением скорости света к скорости распространения сигнала в кабеле. Обычно его значения близки к 1,5. Обязательно прописывается в документации к оптическому кабелю и оттуда же берётся при измерениях OTDR.

Подробней на странице → Методика измерения длины волокна

Пересчёт коэффициентов

Работники, связанные с измерениями длины кабеля в сфере телекоммуникаций часто составляют себе список значений этих коэффициентов. При смене одного типа рефлектометра на другой, с поправками другого типа, может возникнуть потребность пересчёта уже существующих записей.

Пересчитать одни коэффициенты в другие можно воспользовавшись формами, размещёнными ниже:

Кукор = *     PVF(VOP) = ;   V/2 = м/мкс

PVF(VOP) = *     Кукор = ;   V/2 = м/мкс

V/2 = *м/мкс     Кукор = ;   PVF(VOP) =

* Точку десятичной дроби вводить исключительно точкой. Запятая здесь не работает.

Формулы пересчёта коэффициентов рефлектометров.

Перещёт pvf и коэффициента укорочения

так же как и:

Перещёт коэффициента укорочения и pvf

Немного сложнее пересчёт на западноевропейскую поправку v/2:

Перещёт pvf и V/2

Здесь и далее с - скорость света (300 м/мкс)

Перещёт V/2 и pvf(vop)

Коэффициент укорочения (Kукор)

Формула пересчёта скорости импульса из коэффициента укорочения

Наоборот получить v/2 из коэффициента укорочения можно разделив скорость света (300 м/мкс) на удвоенный коэффициент укорочения

Формула пересчёта коэффициента укорочения из скорости импульса
