Фотографии элементов монтажа оптического кабеля и соединительных шнуров.

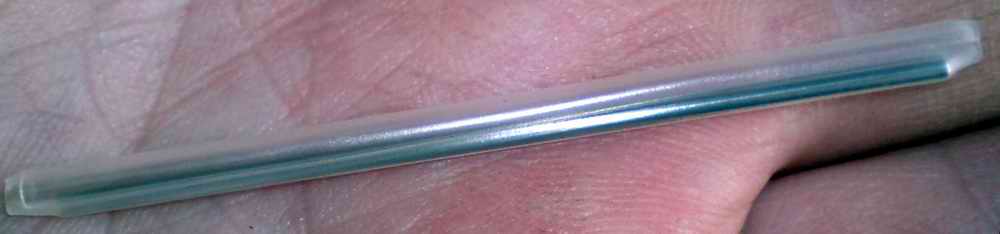

Гильза термоусаживаемая для оптоволоконных соединений (КДЗС).
В изначальном состоянии представляют собой трубку длиной 3 - 5 см. Волокно вставляется в гильзу до сварки. После сварки и проверки стыка рефлектометром гильза перемещается на место стыка и помещается в печку прибора для обсадки.
Подробней Оптоволоконные гильзы - КДЗС
Кассета (организатор световодов или сплайс-пластина)
для укладки оптического волокна в боксе кросса. Красные вставки для крепления гильз

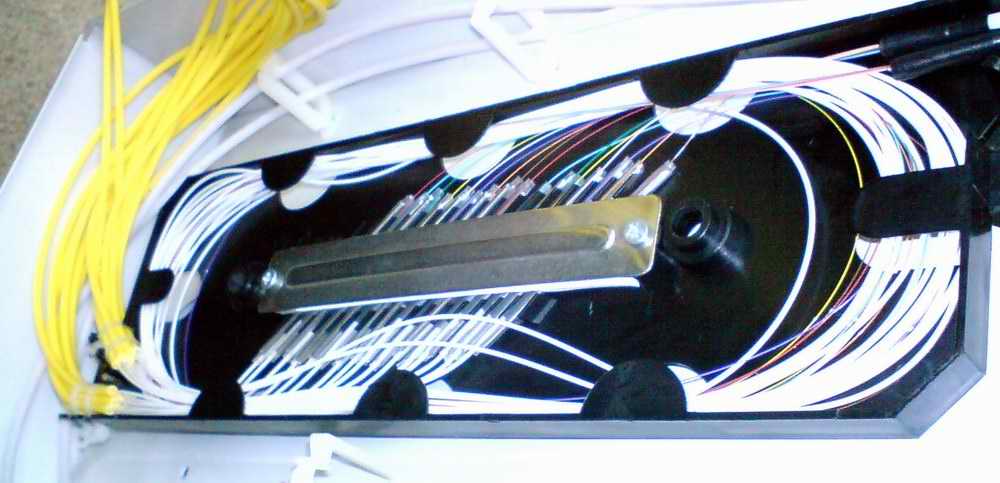

Кассета с уложенным оптическим волокном в боксе оптического кросса.
Гильзы не только укладываются в ячейки, но и закрепляются специальным креплением.

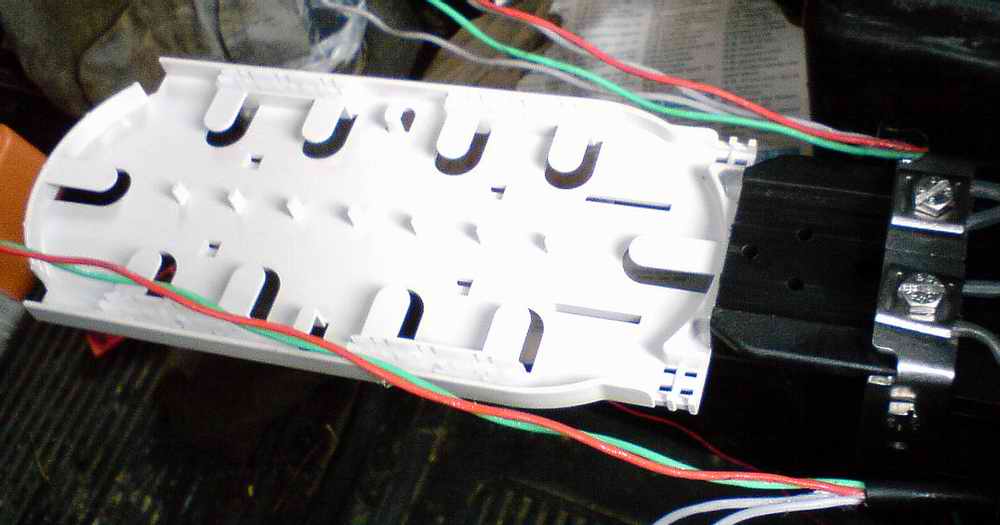

Кассета оптоволоконная для установки в муфте.
Ячейки для крепления гильз сдесь расположены по краям в виде полиэтиленовых вставок белого цвета по две пары с каждой стороны. Все видны на фотографии.
