Колодцы кабельной канализации связи
Колодцы кабельной канализации устанавливаются на расстоянии 70 - 100 метров друг от друга. К тому же они необходимы на поворотах и пересечениях трасс. По сути своей являются смотровыми устройствами, через них осуществляется затяжка новых и ремонт старых кабелей. По форме они совсем не похожи на колодцы водоканальные - как правило, не глубоки (от 0,8 до 2,5 м) и имеют особую форму. В последнее время всё чаще изготавливаются из пластмассы.
В отличие от колец подземных сооружений водоканала колодцы связной канализации цельные, либо собираются из двух половинок. Имеют квадратную (ККС-1), шестиугольную (ККС-2), восьмиугольную (ККС-3, ККС-4, ККС-5) форму. Номера со второго по пятый вытянуты в длину и если трасса не поворачивает, то колодцы повёрнуты вдоль неё.
Бо́льший порядковый номер соответствует бо́льшему размеру. Тип проектируемого колодца выбирается исходя из требуемого количества каналов: ККС-1 рассчитан на ввод одного канала трубопровода, ККС-2 — двух каналов, ККС-3 — до шести каналов включительно, ККС-4 — до двенадцати каналов и ККС-5 — до двадцати четырех каналов. Для бо́льшего количества каналов устанавливаются специальные колодцы ККСС-1 и ККСС-2, они расчитаны на ввод соответственно до тридцати шести и сорока восьми каналов трубопровода

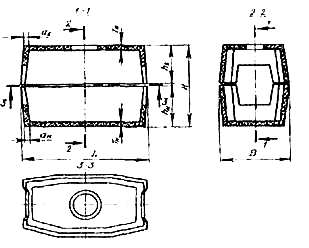

ККС-4 с закруглёнными стенками
Колодцы ККС железобетонные и имеют внутри специальные закладные болты и ниши для последующего выбивания отверстий. Различаются по допустимой нагрузке на крышку и, соответственно, усиленный вариант предназначен для установки на проезжей части улицы.
В зависимости от изготавливающего предприятия могут иметь некоторые модификации. Например, ККС-4 на фото слева имеет закруглённые боковины, восьмиугольным его уже не назовёшь. Возможны и другие изменения конструкции.
Размеры типовых колодцев кабельной канализации связи есть на странице → Изготовление и строительство железобетонных колодцев
В "Руководстве по СЛСМСС" → 3.10 Колодцы кабельной канализации связи упоминаются колодцы ККСу (угловые) и ККСр (разветвительные). В настоящее время строительство таких колодцев большая редкость и специально не оговаривается. Стандартные бетонные коробки от обычных (проходных) ККС имеют тонкостенные окна под ввод каналов с любой стороны и даже если эти ниши не подходят, то стенку разбить можно где угодно и ввести трубы в любое место. Каких-то преимуществ наличие угловых вставок не даёт - поворот есть поворот и при затяжке кабеля в любом случае на нём приходится делать перетяжку или ставить колено или ролик.
Отдельный случай колодцы станционные — ККСст. Они почти всегда строятся по-особому. Учитываются количество проектируемых каналов, повороты, существующая канализация и прочие особенности.
Тема поднятия горловины колодцев кабельной канализации есть в переписке → Надстройка на кабельные колодцы
Опорное железобетонное кольцо под люк колодца
Во всех типах колодцев между бетонным корпусом и чугунным люком на раствор ложатся опорные железобетонные кольца. Количество этих колец подбирается для установки нужной высоты крышки люка, обычно одно-два.
Опорное железобетонное кольцо под люк колодца
На пешеходной зоне такие кольца могут не ставиться вовсе. Иногда заменяются кирпичной кладкой.

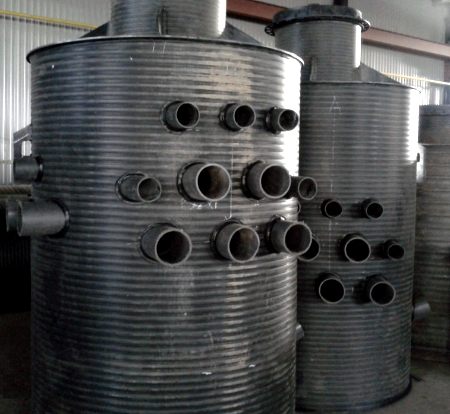

В последнее время всё чаще изготавливаются и устанавливаются колодцы из пластмассы. Далее несколько фотографий подобных изделий.
