Измерение сопротивления заземления. Измерение удельного сопротивления грунта

Измерение сопротивления заземления.

Для измерения сопротивления заземления используются специальные приборы с мостовой схемой измерения на переменном токе. Наиболее распространены Ф-4103 и уже считающийся устаревшим М-416, причем, конечно же, выпускается уже и много нового в этом плане. При измерениях чаще всего руководствуются инструкцией к этим самым приборам.

Как-то в инструкциях и всевозможных методиках множество схем, графиков и прочих "умностей". На практике всё проще, обычно используется двулучевая схема измерения, которая, кстати, изображена на крышках вышеуказанных приборов. В случае с измерением сопротивления заземления единичного заземлителя штыри выносятся примерно на 10-15 метров в разные стороны от измеряемого электрода и с нажимом втыкаются или забиваются на 30-50 см. Штыри присоединяются проводами к клеммам Т2 и П2 прибора, а измеряемое заземление к клеммам П1+Т1. Производится измерение, результат записывается. Если возникают сомнения в точности измерения клеммы Т2 и П2 меняются местами (кстати Т-токовый, П- потенциальный), если значение отличается незначительно (10%), то всё нормально, если значительно, то штыри выносятся в другое место.

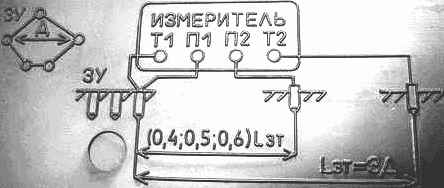

Двухлучевая схема измерения сопротивления заземления на крышке Ф4103 измерителя заземлений

Схема измерения сопротивления заземления на крышке прибора Ф-4103

Двухлучевая схема измерения сопротивления заземления на крышке измерителя заземлений М416

Схема измерения сопротивления заземления на крышке прибора М-416

При измерении контуров штыри выносятся дальше на расстояние в три раза большим, чем наибольшая диагональ измеряемого контура.

Остальные методы измерений описаны в инструкциях к приборам на страницах: М-416, Ф-4103

Удельное сопротивление грунта.

Удельное сопротивление грунта измеряется довольно просто и без особых приспособлений. Если постоянно используется два измерительных электрода (трёхточечная схема измерения), то придётся сделать или добыть ещё два таких же.

Подключаются они к четырём клеммам прибора (М-416, Ф-4103 и подобным), естественно, перемычки на этих клеммах отключаются. Измерительные электроды забиваются на одной линии в месте измерения с таким расчётом, что расстояние между ними в пять раз превышает глубину забивки. То есть, прикидываем, на какую глубину забьются электроды, например 0,5 метра. Значит, расстояния между ними должны быть 5 х 0,5 = 2,5 метра.

(Есть оговорка, что насыпной слой грунта должен быть удалён).

Далее производим измерение прибором и рассчитываем значение по формуле:

ρ = 2·π·R·a,

где R - показание измерителя,

а - расстояние между электродами, в нашем примере 2,5 метра

π - то самое "пи" ≈ 3,14

Полученное значение и есть удельное сопротивление грунта в Омах на метр
