10.1.3. Кабельное телевидение

Другой пример технологии аналоговой оптической передачи можно найти в некоторых кабельных телевизионных сетях. Например, в Австралии устанавливается платная телевизионная сеть, использующая комбинированную волоконную и коаксиальную кабельную сеть, как показано на рис. 10.1. Здесь центральная студия уплотняет телевизионные сигналы в диапазон частот от 50 до 550 МГц. Базовая волоконная сеть работает на длине волны 1300 нм, обычно без усилителей. Два волокна обеспечивают двунаправленные сигналы. Доставка потребителю осуществляется посылкой радиочастотных сигналов по коаксиальной сети с усилителями через каждые 500 м. По единственному коаксиальному кабелю можно передавать обратные сигналы от потребителей в волоконную сеть в целях контроля, а в дальнейшем - для интерактивных услуг.

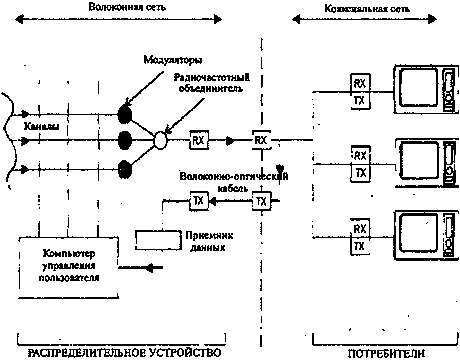

Рис. 10.1. Использование кабельного телевидения

10.1.4. Цифровые системы

Цифровые волоконно-оптические системы имеют значительные преимущества при передачах на дальние расстояния. Цифровые сигналы представляют собой просто наличие/ отсутствие импульсов света, их можно обнаруживать, а затем регенерировать через регулярные промежутки системы передачи почти, совершенные импульсы. При условии, что это всегда делается до сильного ухудшения соотношения сигнал/шум, принимаемые сигналы не будут накапливать ошибку и будут почти точными копиями переданных сигналов. Волоконная система несет с собой низкие потери, высокую устойчивость к шуму и (при использовании диэлектрических кабелей) защиту от высокого напряжения, вроде ударов молний.

10.1.5. Подводные кабели

Все подводные кабели связи установлены по цифровой волоконно-оптической технологии. В качестве примера сов]ременной технологии существуют подводные кабели, протянутые между странами на многие тысячи километров с расстоянием между повторителями 120 км, они передают данные по единственному волокну со скоростью 800 Гбит/с.

10.1.6. Телевидение высокой четкости

Телевидение высокой четкости (High definition television - HDTV) является технологией, требующей для работы высокой пропускной способности волоконно-оптических систем. Аналоговая полоса частот HDTV составляет 27 МГц, что требует при оцифровке данных скоростей передачи порядка от 600 Мбит/с до 1 Гбит/с. Для сравнения: обычное телевидение имеет полосу частот 6 МГц и может оцифровываться со скоростями передачи данных около 100 Мбит/с. При использовании методик сжатия изображений эти требования передачи могут быть снижены до 150 Мбит/с и 34 Мбит/с соответственно. Возможны и большие степени сжатия, но при этом начинает ухудшаться качество изображения.
