9.3.4. Измерение фазы

Из-за различных видов дисперсии, имеющих место в волокнах, световые волны достигают приемника в различные моменты времени. Поскольку характеристическая форма света имеет синусоидальную природу, на приемнике будет наблюдаться сложение или вычитание форм волны. Когда две волны прибывают в фазе, они складываются (усиливаются), когда они прибывают в противофазе, они вычитаются (ослабляются). Это называется фазовым искажением и выглядит как области интерференции в поперечнике приемного детектора; то есть области усиления и ослабления на передней поверхности приемника.

Для измерения фазовых искажений оптический выход усиливается, увеличивается и проецируется на ряд детекторов света, которые определяют интенсивность света з каждой из областей. Измеренная в каждой области интенсивность используется для вычисления фазового искажения полученного сигнала. Это показано на рис. 9.11.

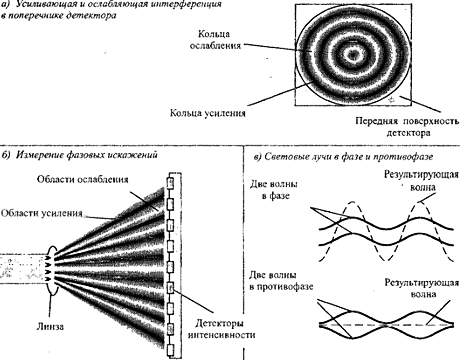

Рис. 9.11. Измерение Фазовых искажений

9.3.5. Измерение поляризации

В главе 2 были объяснены электрическая и магнитная составляющие световой волны и через электрическую составляющую определена поляризация света. Когда свет состоит из волн, которые все поляризованы в одной плоскости, говорят, что система линейно поляризована или когерентна (в действительности когерентность означает равенство фас длины волны и поляризации). Если электрическая составляющая по мере движения света по волокну изменяется по кругу, говорят, что свет имеет круговую поляризацию. Если ориентация электрической составляющей каждого луча света полностью случайна то говорят, что свет не поляризован.

Некоторые волоконно-оптические системы связи чувствительны к поляризации Обычно это более сложные системы, но в таких случаях должна быть измерена степень поляризации.

Измерение поляризации довольно просто. Во-первых, измеряется интенсивность выходящего из волокна светового сигнала. Затем перед волокном помещается поляризационный фильтр и снова измеряется интенсивность. Если свет в волокне поляризован линейно, падения интенсивности быть не должно. Если свет поляризован частично, будет пропорциональное падение интенсивности.

9.3.6. Различные измерения

Другими измеряемыми в лаборатории параметрами волокна являются число и тип мод в волокне, числовая апертура и соответствующие углы приема и показатель преломления волокна, окончательный диаметр сердечника волокна и спектральные характеристики волокна.

Большинство этих параметров получаются с использованием очень сложных приборов, измеряющих распределение и интенсивность света по площади волокна. Другим подходом является проецирование света через поверхности, находящиеся на различных расстояниях от конца волокна, и сравнение разброса интенсивности в зависимости от расстояния.
