6.4. Модули оптического передатчика

Модули реального передатчика могут включать устройство эффекта Пельтье (Peltier), представляющего собой разновидность термоэлектрического охладителя. Чип лазера устанавливается на охладителе с отслеживающим температуру термистором для контроля процесса охлаждения. Другой подход к стабилизации использует фотодиод, чтобы отслеживать выходную мощность, излучаемую задней поверхностью кромки лазера. Это используется для контроля постоянного тока смещения и стабилизации выходной мощности.

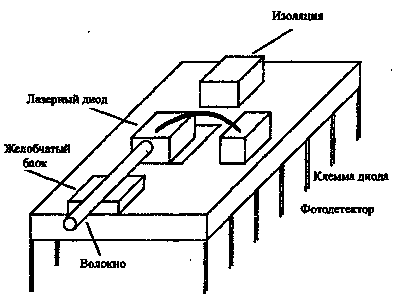

Лазерный диод на рис. 6.8 включает в себя монитор мощности с фотодиодом, измеряющим мощность, излучаемую с задней стороны кромки устройства. Такие устройства могут быть, размещены в стандартных промышленных корпусах с несколькими выводами, таких, как DIP-корпуса. Для лазера, фотодетектора, термоэлектрического охладителя и датчика температуры могут быть выделены свои выводы.

Рис. 6.8. Модуль передатчика лазерного диода

6.5. Вопросы безопасности лазеров

Яркость некоторых лазерных пучков и их высокая степень направленности делают их потенциально опасными для человеческого глаза, при работе с ними необходимо предпринять необходимые меры предосторожности. Системы, работающие в диапазонах 1300 и 1550 нм, используют лазеры высокой мощности для линий связи на больших дистанциях. Эти длины волн невидимы человеческому глазу, но могут повредить сетчатку. Были разработаны строгие правила безопасности, регулирующие использование всех видов лазерных устройств. Никакой источник света или освещенное волокно не должны рассматриваться в микроскоп или невооруженным глазом.

6.6. Детекторы света

Задачей детектора света является эффективное преобразование небольшого количества световой энергии, полученной из волокна в виде фотонов, в электрические сигналы. Детектор должен быть устройством с низким внутренним шумом, обеспечивающим необходимое усиление для генерирования полезных выходных сигналов из маломощного входного сигнала. В качестве практических детекторов используются два главных вида устройств - p-i-n-диоды и лавинные фотодиоды.
