4.10.4. Кабели для помещений

Кабели для помещений используются внутри зданий, они обладают свойствами, предписанными правилами противопожарной безопасности. Такие кабели должны, минимизировать распространение пламени и удовлетворять местному противопожарному своду законов, такому, как Национальный электротехнический кодекс (National Electrical .Codes, - NEC) в США. Внешние кабели обычно содержат водоотталкивающие компоненты на основе углеводородов, вроде вазелина. Они поддерживают горение, поэтому их использование внутри зданий в некоторых странах строго контролируется. Внешние кабели иногда сращиваются с соответствующими кабелями для помещений недалеко от входа в здацие. Это позволяет избежать затрат на прокладывание длинных участков внешнего кабеля внутри металлических каналов, как требуется в некоторых странах.

Волокна в кабелях для помещений и сами кабели (обычно) плотно буферированы, как обсуждалось в разделе 4.5.2. Плотный буфер предусматривает соответствующую устойчивость от воды, но такие кабели не должны использоваться для больших пробегов вне помещений. Буферированные волокна могут быть укреплены в достаточной степени, чтобы позволить непосредственно подсоединять их к оборудованию без расщепления на отдельные шнуры.

Установка кабелей для помещений детально обсуждается в главе 7.

Типы кабелей

Соединительные шнуры (Patch cords)

Сконструированные для повторного использования в коммутационных панелях (patch panels), они используют внутренние слои армидного волокна для обеспечения прочности на разрыв, в то же время сохраняя значительную гибкость. Внешние кабели и кабели со свободной трубкой, содержащие волокна без плотного буфера, должны для подключения с оборудованием сращиваться с плотно буферированными кабелями для помещений или соединительными шнурами.

Распределительные (отводящие) кабели (Distribution (break out) cabIes)

Имеют волокна с плотным буфером в компонентах со значительной защитой, чтобы дать возможность ответвлять их от структуры кабеля и протягивать непосредственно к оборудованию.

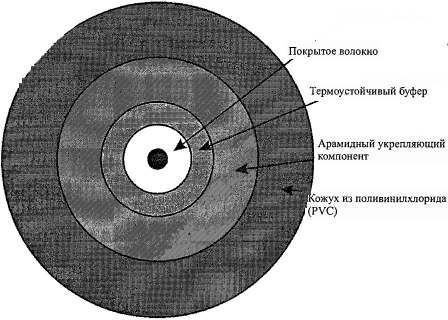

Рис. 4.11. Соединительный шнур

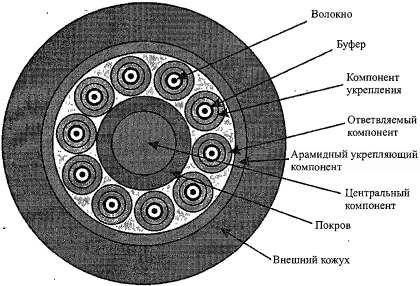

Рис. 4.12. Распределительные или отводящие кабели (компоненты с плотным буфером)

Восходящие кабели (Riser cables)

Имеют множество плотно буферированных волокон в структуре, предназначенной для обеспечения длинных вертикальных пробегав без поддержки.

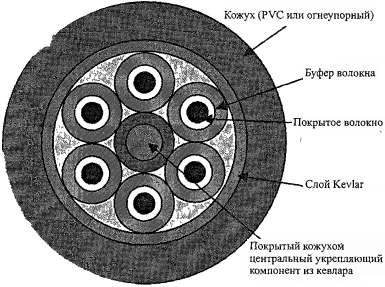

Рис. 4.13. Поднимающиеся кабели

Наполненные (Plenum) кабели

В соответствии с противопожарными правилами некоторых стран, наполненные кабели необходимы в зонах, где кабели устанавливаются непосредственно на пути возврата воздуха в системах кондиционирования. Часто сюда входит установка кабеля над навесными потолками. В некоторых случаях эти кабели необходимо установить внутри изоляционных трубок, или они должны иметь материал кожуха, соответствующий стандарту UL 910, который, за исключением очень сильного нагрева, не поддерживает распространение пламени. Если только кабели сами не загорелись, они не выделяют ядовитые газы и обладают низким дымообразованием. Однако если такой кабель все же загорелся, го он выделяет очень ядовитые газы. К таким материалам относится MEGOLON, который является наполненным полиолефином, сополимером этиленвинилацетата, наполненного нитратом оксида алюминия. Он не содержит много галогенов и поэтому не может выделять при горении галогеновые кислоты.

Соединительные кабели (Zip cord cables)

Это шнуры небольшого диаметра с внутренним укрепляющим компонентом из кевлара i хорошими параметрами натяжения, давления и изгибания, что облегчает обращение ; ними. Используются в линиях связи компьютеров, оконечных линиях связи и соединениях для удаленного управления. Они используются также для соединительных шнуров, поскольку соединители могут быть устойчиво подсоединены к каркасу шнура.

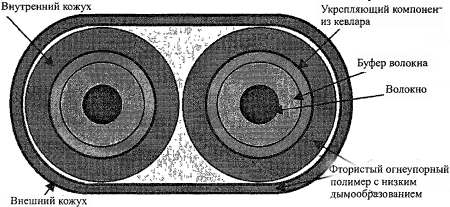

Рис. 4.14. Двойной наполненный кабель

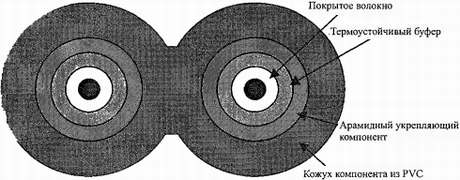

Рис. 4.15. Соединительный кабель

Преимущества кабелей для помещений

• Возможность подключения волокон с плотным буфером непосредственно к оборудованию без коммутационных панелей.

• Соответствие правилам противопожарной безопасности.

Недостатки кабелей для помещений

• Не годятся для больших пробегов вне помещений.

• Затухание больше, чем у волокон со свободным буфером.

• Не годятся при больших перепадах температуры.
