Волоконная оптика. Теория и практика
Дэвид Бейли, Эдвин Райт

3.10.3. Осевое осаждение паров

Этот процесс производства использует стеклянный затравочный стержень, на котором создается стеклянная преформа. Затравочный стержень помещается вертикально и вращается, в то время как газообразные химические компоненты стекла вдуваются в конец затравочного стержня через горелку. По мере формирования преформы стеклянный затравочный стержень поднимается с контролируемой скоростью, так что преформа постоянно находится на одном и том же расстоянии от горелок (и поэтому имеет постоянный диаметр). Через разные горелки - вдуваются различные концентрации газов, для формирования необходимых показателей преломления сердечника и оболочки. Образуемая в данном случае преформа очень пористая, поэтому она пропускается через нагреватель и сжимается до необходимой плотности. После создания преформы волокно протягивается обычным способом. Этот процесс показан на рис.3.31.

Технология производства оптоволокна: осевое осаждение паров

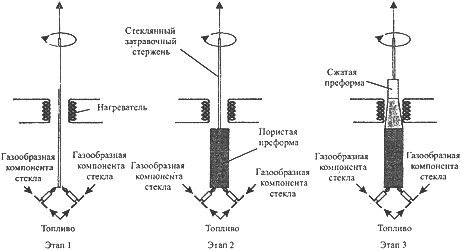

Рис. 3.31. Осевое осаждение паров

3.10.4. Протягивание с двойным тиглем

Этот процесс производства самый дешевый и простой для реализаций, но при этом получаются кабели низшего качества. Обычно он используется для производства большого количества многомодовых волокон со ступенчатым профилем показателя преломления. Предприняв чрезвычайные меры, можно производить многомодовые волокна с плавным профилем показателя преломления,

Создаются отдельные стеклянные стержни, один с показателем преломления сердечника, другой с показателем преломления оболочки. Они подаются в печь, у которой есть два концентрических тигля. Стекло сердечника подается в центральный тигель, а стекло оболочки в другой тигель. По мере поступления стержней в тигли печь их растапливает, превращая з расплавленное стекло. Внизу двойного тигля есть небольшое отверстие, через которое протягивается волокно. Этот процесс показан на рис. 3.32.

Технология производства оптоволокна: протягивание с двойным тиглем

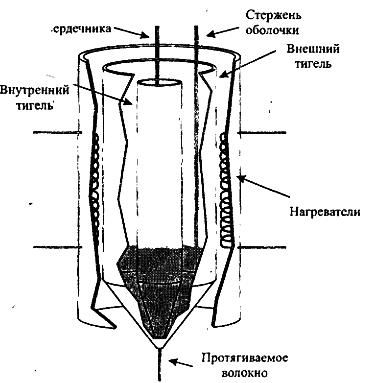

Рис. 3.32. Протягивание с двойным тиглем
