Ответы на вопросы по эксплуатации кабелей связи

Как найти петли и муфты на кабеле

→ ?

Здравствуйте.

...

С недавних пор к нам присоединили сельские соединительные линии кабель КСПП.

Электромехаников сократили и мне приходится искать повреждения самому (у нас кабельщики ленивые считают что должен только муфту сделать)

Ну не в этом вопрос.

Все кабели КСПП ( а мы обслуживаем 1200 км !!!) строились при советской власти,. При строительстве оставляли на муфтах большие запасы 4-10м. при укладке в котлован все свернули кольцами, сложили И выкладки никакой.

Сколько мы не пытались найти муфту результат 5%.

Вопрос: как найти кольца кабеля в грунте если они уложены без выкладки (Один раз нашли муфту при помощи МП-3 с запасом 12м. с каждой стороны , но при этом 4 раза ходили и не малейшей извилины выкладки не нашли. С удовольствием ознакомился с Вашим сайтом.

Может вы что подскажете.

ПКП, Р-5-10, у нас приборы. Искатели Универсал, ИП-8. ИСК. До метра не определить нельзя. А землю зря не хочется копать.

С уважением Михаил.

То, что Вы называете выкладкой, я вообще видел только на картинках. Сколько не прокладывали кабель и в перестройку и после неё, на это откровенно забивали. Столбики правда ставили на муфтах, а запасы уже большие не оставляли: медь стала цениться.

Так что искать муфту по изгибам дело действительно бесполезное. А вот насчёт петель, возможно, Вы не так ищете. Обычно петли слышны, но только при вертикальном расположении антенны (Индукционный метод. Поиск трассы кабеля кабелеискателем, картинка Поиск трассы кабеля по минимуму сигнала).

То есть весь подозрительный участок проходится на вертикальной катушке, в наушниках должна быть тишина, на индикаторе "0". В месте нахождения петель нуля или тишины добиться не получится, сигнал хоть слабый, но будет. Правда тишины не получается на поворотах трассы и на плотных повреждениях (меньше килоОма), но тут уж ничего не придумаешь. Тут как-то интуиция + опыт + шаманский бубен.

P.S. Кстати, антенной ИП-8 в этом случае работать неудобно, катушка в этом приборе закреплена жёстко и Т-образно. Для определения трассы по минимуму сигнала приходится постоянно наклоняться.

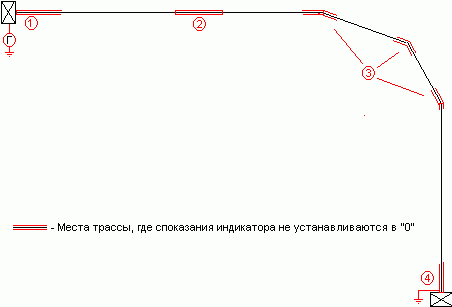

Позже, для наглядности нарисовал схему:

Схема для поиска петель кабеля трассоискателем

На схеме цифрами:
1. Место подключения генератора (сигнал в ноль, как правило, не устанавливается)
2. Место нахождения петель, муфты или повреждения, из-за неровности залегания кабеля "0" не фиксируется
3. Нет фиксации так же на поворотах трассы
4. То же самое в месте заземления кабеля.

При поиске муфт, да ещё с петлями, могут помочь штыри (Контактный метод. Поиск повреждения кабеля штырями). В месте расположения муфты или даже петель показания прибора всегда больше. То же не стопроцентный вариант, так как на показания штырей влияет неоднородность грунта, но хоть что-то.
