Поправочные температурные коэффициенты для приведения сопротивления шлейфа и изоляции

Поправочные температурные коэффициенты для приведения сопротивления шлейфа и изоляции к температуре +20°С.

Для приведения при необходимости измеренных значений сопротивление шлейфа (Ом км) и сопротивления изоляции при температуре +20° на один км однородной линии, как это задаётся нормами, следует пользоваться формулами:

Формула приведения сопротивления шлейфа к температуре 20°С

Формула приведения сопротивления изоляции к температуре 20°С

Где Rшл.Т; Rиз.Т - измеренные значения соответственно сопротивления шлейфа и сопротивления изоляции при температуре, отличной от 20°С, К1 и К2 поправочные температурные коэффициенты для приведения Rшл. И Rиз. к температуре +20°С l - длина линии.

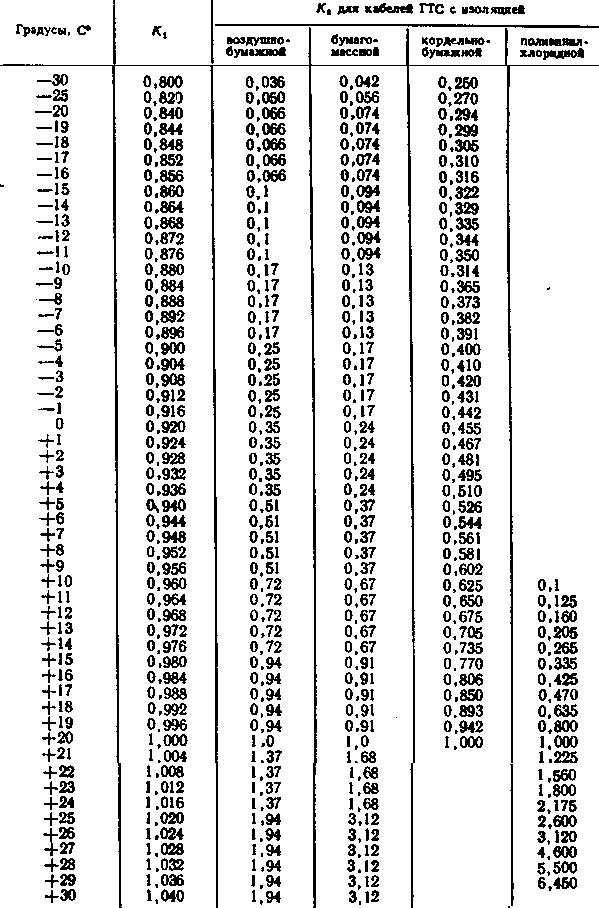

Таблица поправочных температурных коэффициентов для приведения сопротивления шлейфа и изоляции к температуре 20°С

Примечания: 1. В кабелях с полиэтиленовой или полистирольной изоляцией жил в интервале температур ±30° С величина сопротивления изоляции практически остается постоянной и поэтому при обработке результатов измерений К2 в указанном интервале принимается равным 1.

2. При температурах, отличающихся от приведенных в таблице коэффициенты К1 и К2 рассчитываются по приведенным ниже формулам:

Формула расчёта температурных коэффициентов для шлейфа кабеля,

где α1 -температурный коэффициент для кабелей из медных жил, равный 0,004;

Формула расчёта температурных коэффициентов для изоляции жил кабеля,

где α2 - температурный коэффициент для кабелей с воздушно бумажной изоляцией жил. равный 0,06.


Взято из общей инструкции по строительству ЛС ГТС 1978 год
