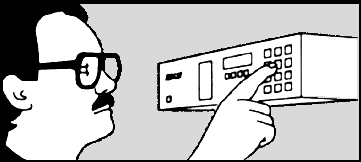

1.8.4 Генератор высокой мощности для монтажа в стойку

Позволяет вводить сигнал высокой мощности > 35 Ватт в линии большой длины, например, кабельные линии между ретрансляционными станциями. Он предназначен для использования в заказных системах и разработан с учетом этих требований.

6.2

Генератор разработан для обеспечения:

• высокого качества сигнала, вводимого в линию, при общей длине волоконно-оптической линии от одной ретрансляционной станции до другой;

• электронной идентификации заданной линии во всех ситуациях, где возможна локация;

• телеметрического комплекса, который позволяет осуществлять дистанционное управление работой генератора по телефону или заказным проводным системам и давать немедленный отклик для локализации запроса при отсутствии необходимости посещения генератора на ретрансляционной станции;

• простоты установки и эксплуатации системы.

1.8.5 Характеристики приемников

Основные технические характеристики приемников:

Антенна и схема приемника настроены на частоту/частоты генератора.

Визуальный (и/или аудио) отклик на сигнал.

Ручная регулировка усиления для настройки отклика приемника на сигнал.

Гнездо для подключения дополнительных устройств.

Гнездо для штекера головных телефонов.

Возможности приемников

Двойная горизонтальная антенна для повышения избирательности и подавления помех.

Прецизионный приемник имеет вертикальную и двойную горизонтальную антенны для получения максимального (пикового) и нулевого откликов. Антенны необходимы для точного определения расположения линии.

Режим пассивной локации для детектирования энергии на частотах 50/60 Гц от силовых кабелей и других линий. Важная функция для локации силовых кабелей перед проведением работ по вскрытию грунта.

Режим пассивной радиолокации для детектирования линий на очень низких радиочастотах. Полезное дополнение режима пассивной локации в большинстве областей.

Аудио отклик, позволяющий "ушам и глазам работать вместе" при интерпретации информации, получаемой от приемника. Приемник может быть оснащен либо громкоговорителем, либо наушниками.

Автоматическая/ручная регулировка усиления. Автоматическая регулировка усиления, реагируя на сигнал и уровень помех, позволяет исключить необходимость подстройки чувствительности для "удержания" прибора в пределах шкалы. В некоторых случаях локации и поиска повреждений может быть заменена ручной регулировкой.

Автоматическое определение глубины залегания линии. Глубина залегания заданной линии отображается на экране дисплея.

Жидкокристаллический дисплей для индикации отклика в цифровом виде совместно с диаграммой в виде полос. Необходим для индикации дополнительно принимаемой информации, например, направление тока или значения глубины залегания и т.п. Дисплей имеет подсветку для работы в темное время суток.

Индикация тока помогает при подтверждении идентификации линии в зонах, насыщенных коммуникациями. Эта опция также может использоваться для контроля изоляции кабеля или качества покрытия трубопровода.

Функция автоматического тестирования обеспечивает контроль корректности работы приемника при его включении.

Антенна — зажим подключается к приемнику для локации и идентификации кабелей в колодцах или на эстакадах.

Антенна — стетоскоп для локации и идентификации кабелей в колодцах или на эстакадах. Головка с вогнутой поверхностью может быть прижата к каждому кабелю по очереди для определения максимального значения сигнала, если нет достаточного пространства для использования антенны — зажима.

Обновление программного обеспечения для новых применений.

Приемник должен быть разработан таким образом, чтобы обеспечить возможность внедрения нового программного обеспечения по мере его появления.

Автономная антенна используется для трассировки линий и определения состояния их покрытия под водой или на дне. Автономная антенна либо устанавливается на дно, либо используется водолазом, работающем на дне.

Подзаряжаемые батареи и зарядное устройство. Необходимы при замене стандартных алкалиновых батарей в случае их неисправности или для зарядки батарей.
