7.5.1 Крепление установочных изделий для прокладки кабелей и металлоконструкций для установки оборудования рекомендуется производить с помощью строительно-монтажного пистолета ПЦ-84 (ПЦ 52-1) (рисунок 7,21). Применение пистолета дает возможность производить крепление деталей к строительным конструкциям за одну рабочую операцию. Это значительно повышает производительность труда и снижает трудоемкость прокладки кабелей.
Повышает производительность труда и снижает трудоемкость прокладки кабелей.
Применение строительно-монтажного пистолета в особенности целесообразно при креплении деталей к высокопрочным строительным основаниям из бетона, железобетона и металла, сверление гнезд в которых весьма трудоемко.
Пистолет обладает большой маневренностью, так как его работа не зависит от источников энергии.
7.5.2 При работе с пистолетом следует руководствоваться требованиями "Руководящего технического материала "Инструмент пороховой. Типы, технические данные, область применения, хранение и ремонт" РТМ 36.6-87", ММСС СССР, "Руководства по применению строительно-монтажного пистолета ПЦ-84 (ПЦ 52-1) при строительстве объектов связи", ССКТБ, М., 1990 и Паспорта пистолета ПЦ 84.000.000 ПС.

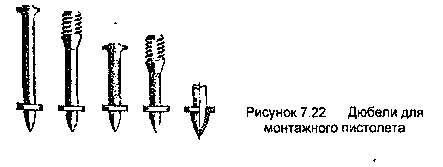

7.5.3 Крепление деталей с помощью пистолета производится дюбелями-гвоздями марки ДГ и дюбелями-винтами марки ДВ (рисунок 7.22).
7.5.4 В пистолетах ПЦ-84 (ПЦ 52-1) применяются специальные беспульные патроны групп: Д (длинные), К (короткие) и МПУ (усиленные) (рисунок 7.23).
7.5.5 Работа с пистолетом ПЦ-84 должна выполняться рабочим, прошедшим специальное обучение и имеющим удостоверение.
Рабочие, применяющие пистолет, должны иметь и пользоваться индивидуальными средствами защиты: каской, защитным щитком или предохранительными очками, противошумными наушниками группы А и перчатками.
7.5.6 При пристрелке деталей крепления необходимо выполнять следующие требования:
а) ширина пристреливаемой детали крепления должна быть не менее 20 мм;
б) наименьшая толщина строительного бетонного или железобетонного основания в месте забивания дюбеля должна быть равна 80 мм;
в) расстояние от точки забивания дюбеля до ближайшего края строительного основания должно быть не менее 100 мм – для бетонного, железобетонного и кирпичного оснований;
г) при креплении на неоштукатуренной кирпичной поверхности дюбель следует забивать в горизонтальный шов кирпичной кладки;
д) наименьшее расстояние между соседними дюбелями, забиваемыми в строительное основание, должно быть 50 мм для бетонного и железобетонного оснований;
е) при пристрелке к бетонному и кирпичному основанию стальной детали толщиной от 3 до 4 мм, расстояние между соседними дюбелями должно быть не менее 200 мм;
ж) пристреливаемая деталь должна плотно прилегать к строительному основанию;
з) после выстрела головка дюбеля-гвоздя должна плотно прижимать закрепленную деталь без разрушения и деформации детали и центрирующей шайбы.
7.5.7 Для выполнения работы с пистолетом рабочий должен:
а) получить от производителя работ (мастера) допуск-наряд на производство работ, получить также пистолет и патроны (не более дневной нормы);
б) ознакомиться с рабочими чертежами прокладки кабелей по стенам здания, выяснить, каков материал стенового основания, осмотреть произведенную разметку мест установки деталей крепления;
в) определить наличие в местах пристрелки стальной арматуры, скрытых проводок и других инженерных коммуникаций для исключения возможности повреждения их дюбелем;
г) по таблице 7.1 произвести выбор дюбелей и патронов в зависимости от типа строительного основания и закрепляемой детали;
д) перед пристрелкой стальных деталей или при забивке дюбелей в стальное основание необходимо убедиться, что твердость дюбелей выше твердости материала, в который он должен быть забит. Проверку необходимо производить кернением - ударом молотка по шляпке дюбеля, установленного острием к пристреливаемой стальной детали или основанию. Если острие дюбеля тупится, его поршневая забивка в это основание или деталь запрещается.
е) зарядить пистолет дюбелем и патроном в соответствии с указаниями, приведенными в паспорте пистолета;
ж) принять устойчивое положение, установить прижим пистолета в точку забивки дюбеля под прямым углом к стеновому основанию, нажать на рукоятку и оттянуть до отказа спусковой рычаг, после чего произойдет выстрел. При работе на высоте оператор должен твердо стоять на устойчивом основании: лесах, подмостях, вышке или стремянке, имеющих верхнюю площадку, огражденную перилами высотой не менее 1 м;
з) если выстрел не последовал (произошла осечка) – не открывая пистолет, повторно оттягивают пусковой рычаг 2-3 раза. Если осечка повторилась, пистолет держат прижатым к основанию 8 течение одной минуты, затем открывают его и удаляют патрон.
7.5.8 При помощи пистолета можно производить как несъемное, так и съемные крепления.
Несъемное крепление осуществляется при наличии Дюбелей-гвоздей. При этом дюбель-гвоздь, пробивая 3акрепляемое изделие, внедряется в строительное основание и закрепляется в нем. Примеры такого крепления показаны на рисунке 7.24.
Несъемное крепление применяется, когда в процессе эксплуатации не надо снимать изделие и не требуется в дальнейшем его регулировка в плоскости крепления.
Вид материала строительной конструкции | Обозначение дюбеля / шифр патрона | ||||
Класс по прочности на сжатие | Марка | Пристрелка стальных деталей толщиной, мм |
Забивка дюбелей-винтов | ||
0,8-2,0 | 3,0-4,0 | ||||
Тяжелый бетон: | К4 ДГ 3,7x35 К4 ДГ 3,7x40 К4 ДГ 4,5x50 Д3 |
ДГ 4,5x35 Д3 ДГ 4,5x35 ДЗ ДГ 4,5x40 Д4 ДГ4,5x50 Д4 |
ДВ М6х45 К3 ДВ М6х45 К3 |
ДВ М8х45 Д2 ДВ М8х45 К4(К3)ДВ М8х55 К4 | |
В25 В30 В12.5 В22,5 В7,5 В10 | М300 М400 М150 М300 М100 М150 | ||||
Легкий бето: | ДГ 4,5x60 Д1 | ДГ 4,5x60 Д2 |
ДВ М8х70 К4 | ||
В3.5 В10 | М50 М150 | ||||
Кирпичная кладка: - неоштукатуренная (забивка дюбеля в горизонтальный шов); |
ДГ 3,7x40 К3 | не реко- мендуется | ДВ М6х50 К2 | ДВ М8х55 К3 | |
- оштукатуренная | ДГ 3,7x50 К4 | не реко- мендуется |
ДВ М6х55 К3 |
На рисунке 7.25 показан пример съемного крепления, а на рисунке 7.26 - комбинированного.
7.5.9 Перечень оборудования, конструкций и деталей, которые рекомендуется крепить с помощью монтажного пистолета ПЦ-84 при строительстве сооружений связи приведен в таблице 7.2.
Наименование оборудования, конструкций, деталей, подлежащих креплению |
Сооружения | Место крепления | Способ крепления | Тип дюбеля | Примечание |
1 | 2 | 3 | 4 | 5 | 6 |
Линейные сооружения | |||||
1. Консольные крюки | ККС-1, ККС-2 | стены | несъемный | ДГ | |
2. Ерши | ККС-3, ККС-4, ККС-5 | тоже | тоже | тоже | |
3. Кронштейны | коллекторы, сцепки | -"- | -"- | -"- | |
4. Распределительные шкафы | здания и подъезды в них | фундаменты | съемный | ДВ | |
5. Распределительные коробки (РК) | подъезды зданий | ниши, стены | тоже | ДВ | |
6. Стальные защитные желоба, Tрубы, угольники и др. конструкции, защищающие кабели |
здания | стены | несъемный | ДГ | |
7. Детали для Открытого крепления кабелей (фасонные скрепы, скобы пластинчатые, сталь полосовая и т.д.) |
здания | строительные основания | несъемный | ДГ | |
8. Каркасы | Кабельные шахты | пол, стены, потолок | то же | ДГ | |
9. Кабельросты (воздушные желоба) | то же | стены, потолок | -"- | ДГ | |
10. Закладные детали для крепления оттяжек телефонных стоек | здания | железобе- тонные перекрытия | -"- | ДГ | |
11. Детали для крепления кабелей при прокладке по мостам< | мосты | конструкция мостов |
несъемный | ДГ | |
12. Детали для крепления телефонных аппаратов настенных | здания | стены | съемный; | ДВ | |
II Станционные сооружения | |||||
1. Фундаментные угольники | автозалы, ЛАЦ | пол | съемный | ДВ | вместо фундаментных болтов |
2. Каркас электрических щитов | тоже | пол, стены | тоже | ДВ | |
3. Каркасы кроссов | кроссы, помещение вводов кабелей |
пол, стены | съемный | ДВ | |
4. Магистральные кабельросты (концевые секции) | автозал, кросс | стены | съемный несъемный тоже |
ДГ | |
5. Кабельросты на спусках | все помещения АТС и МТС | стены | съемный несъемный тоже | ДГ | |
6. Щиты настенные всех видов и назначений | тоже | съемный | ДВ | ||
7. Щиты напольные | выпрямительная | пол | тоже | ДГ | |
8. Выпрямители | то же | пол, стены | -"- | ДВ | |
9. Кронштейны и полки для крепления оборудования | все помещения АТС | стены | несъемный | ДГ | |
10. Щиты заземления | то же | то же | тоже | ДГ | |
11. Проходные платы (доски) | аккумуляторная, выпрямительная | съемный | ДВ |
