6.2 Подготовительные работы

6.2.1 При подготовке к строительству кабельного перехода через водные преграды необходимо:

а) изучить проектную документацию, технические условия и требования, обусловленные согласованиями;

б) обследовать створы перехода и подходы к нему, а также уточнить на месте перехода конкретные условия и способы производства работ;

в) заключить (при необходимости) с субподрядными подводно-техническими (водолазными) организациями договор (заказ-наряд) на выполнение работ, требующих применение водолазного труда, обеспечить эти организации проектной документацией;

г) составить план и проект производства работ;

д) укомплектовать объект рабочей силой, механизмами, кабелем, материалами, измерительной аппаратурой и необходимыми приспособлениями;

е) подготовить строительные площадки, жилье, временные здания и сооружения;

ж) подготовить кабели для прокладки на переходе, включая их входной контроль.

6.2.2 Перед началом работ необходимо произвести разбивку трассы кабельного перехода с учетом реперов, установленных на переходе в процессе проектирования. Ось перехода закрепляется на берегах хорошо видимыми с воды знаками: створными знаками, щитами, вешками или щелевыми створами. Пример разбивки трассы приведен на рисунке 6.1. При выполнении работ в ночное время створные знаки должны освещаться огнями, как правило, желтого цвета в отличие от огней судоходной обстановки (красный, зеленый, белый).

6.2.3 Трассу кабельного перехода при необходимости дополнительно ограничивают рабочими реперами, устанавливаемыми на берегу вне рабочей зоны. Если береговых знаков недостаточно для ориентировки на воде (например, при большой ширине реки или водохранилища), то в створе кабельного перехода должны устанавливаться дополнительные вехи или буи, имеющие раскраску, отличную от раскраски знаков судоходной обстановки (рисунок 6.2). Места установки этих вех или буев должны быть заблаговременно согласованы со службой безопасности судовождения.

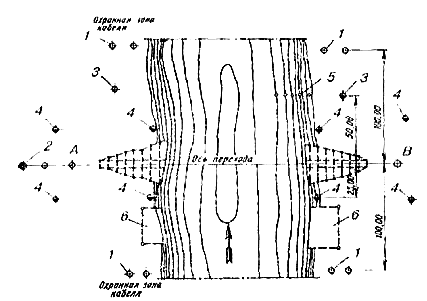

1 - информационные запрещающие знаки "Подводный переход";
2 - створные знаки на период строительства;
3 - репер постоянный;
4 - репер рабочий;
5 - водомерный пост;
6 - место для складирования грунта, вынутого из траншеи

Рисунок 6.1 - Схема разбивки трассы подводного перехода и закрепления створа реперами и створными знаками

6.2.4 На всех кабельных переходах до начала работ по разработке подводной траншеи необходимо выполнить промеры пересекаемой водной преграды строго в заданном проектом створе. Результаты промеров наносят на проектный продольный профиль перехода.

6.2.5 Перед разработкой подводной траншеи (или прокладкой кабеля через водные преграды шириной более 25 м и глубиной более 1 м кабелеукладчиками) производят водолазное обследование трассы кабельного перехода с целью выявления и удаления предметов, которые могут помешать прокладке кабелей (корней, топляков, камней, затонувших

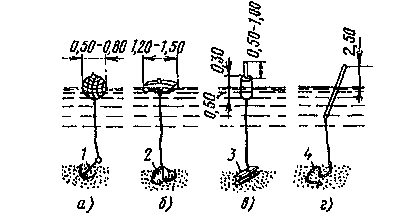

а) пробковый шар или бочка;
б) деревянный брус;
в) отрезок бревна;
г) отрезок вехи
1 - якорь "кошка";
2 - камень массой от 25 до 60 кг;
3 - кусок рельса;
4 - кусок якорной цепи

Рисунок 6.2 - Временные буи для ориентировки створа перехода

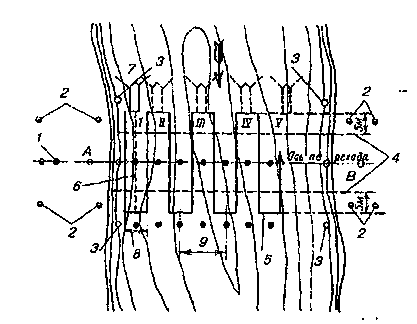

Ширина полосы обследования водолазом трассы кабельного перехода зависит от механизмов, применяемых при разработке траншеи, характера грунтов русла водоема, интенсивности судоходства, сплава леса и других факторов; она является величиной переменной и определяется проектом. Границы обследуемой полосы дна реки закрепляются буями (рисунок 6.3).

6.2.6 Водолазное обследование трассы прокладки кабеля по дну водоема производят как до начала разработки траншеи, так и после прокладки кабеля до обратной его засыпки с целью недопущения его перехлестов. Результаты водолазного обследования и контрольных промеров оформляются актом, составленным с привлечением органов эксплуатации, технадзора, генподрядчика, а в необходимых случаях - с участием проектной организации.

1 - створные знаки; 2 - рабочие реперы;
3 - пограничный буй; 4 - граница траншеи;
5- перемещение водолаза;
6- ходовой трос для ориентировки водолаза;
7- водолазный бот; 8 - зона обследования (до 5 м);
9- рабочая группа створов
