11.37 Особенности монтажа кабелей сельской связи

11.37.1 Кабели типа КСПП могут монтироваться следующими способами:

а) с помощью тупиковых муфт типа МТ, заливаемых битумным компаундом;

б) с помощью тупиковых муфт типа МТ, заливаемых герметиком "Вилад-31";

в) "холодным" способом с восстановлением оболочки ленточными материалами;

г) "холодным" способом в проходных муфтах МПП с заливкой сростка гелями или компаундами, выбранными службами эксплуатации сетей.

11.37.2 Общей для всех «горячих» способов технологической операцией является сращивание медных жил скруткой с пропайкой припоем ПОССу-40-2. Пропайка производится в стаканчиковом паяльнике, нагреваемом газовой горелкой или паяльной лампой.

11.37.3 При монтаже кабелей КСПП "холодными" способами соединение жил производится с помощью однопарных соединителей, рассчитанных на сращивание жил диаметром 0,9 и 1,2 мм.

11.37.4 Монтаж кабелей КСПП и КСППБ с применением тупиковых муфт с битумным компаундом включает следующие технологические операции:

а) разделка концов кабеля;

б) залуживание бронелент;

в) наложение бандажей на бронеленты;

г) восстановление экранной ленты;

д) сращивание (скрутку) жил;

е) обмотка кабеля липкой ПВХ лентой и установка распорного вкладыша;

ж) установка муфты и заливка ее разогретым битумным компаундом;

з) погружение сростка в муфту.

11.37.5 Разделку концов кабеля (рисунок 11.46) выполняют в следующей технологической последовательности:

а) обрезают лишние длины концов кабелей и ветошью, смоченной в бензине, очищают их от пыли и грязи на длине от 400 до 500 мм;

Рисунок 11.46 - Разделка концов кабеля КСППБ с экраном спирального наложения

б) на расстоянии 120 мм от конца кабеля делают круговой надрез на полиэтиленовой оболочке и от него - продольный к концу кабеля, разворачивают надрезанную оболочку и обрывают ее по круговому надрезу; аналогично удаляют оболочку с другого конца кабеля;

в) на кабелях КСПП разматывают ПВХ ленту, намотанную на алюминиевый экран, и обрезают ее у среза оболочки;

г) на кабелях КСППБ на расстоянии 10 мм от обреза оболочки делают круговой надпил на бронелентах, разматывают их и обламывают по надпилу; после этого участок, освобожденный от бронелент, очищают от битума и протирают ветошью, смоченной в бензине; аналогично удаляют бронеленты с другого конца кабеля;

д) разматывают ПВХ ленту, намотанную на экран, и обрезают ее у среза бронелент;

е) разматывают экранную ленту спирального наложения и скручивают ее в рулончик у среза оболочки; поверх рулончика наматывают экранную проволоку;

ж) на расстоянии 70 мм от конца кабеля делают круговой надрез поясной изоляции, слегка прогревают поясную изоляцию пламенем горелки, крестообразно разрезают ее между жилами и обрывают по круговому надрезу;

з) на расстоянии 40 мм от конца кабеля ножом делают круговые надрезы на изоляции жил и удаляют ее.

11.37.6 Участки брони, оставленные около обреза оболочки, протирают ветошью, смоченной в бензине, зачищают стальной щеткой и залуживают припоем ПОССу-40-2 с применением пасты ПБК-26М молотковым паяльником.

На каждый залуженный участок брони накладывают бандаж трех витков медной предварительно залуженной проволоки диаметром от 0,9 до 1,2 мм. Длина проволоки для бандажа должна быть не менее 200 мм. Бандаж закрепляют на броне скруткой.

Затем бандаж припаивают к залуженному участку оболочки молотковым паяльником.

11.37.7 Два разделанных конца кабеля складывают параллельно так, чтобы рулончики экранных лент не мешали плотному прилеганию концов кабеля. Проволоки бандажей соединяют скруткой с пропайкой.

11.37.8 Сращивание медных жил производят ручной скруткой (рисунок 11.47). Длина скрутки должна быть не менее 15 мм. Скрутки пропаивают припоем ПОССу-40-2.

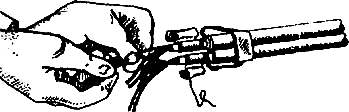

Рисунок 11.47 - Скрутка жил кабеля КСПП (КСППБ)

11.37.9 Рулончики экранных лент разматывают, укорачивают каждую ленту до 70 мм, складывают вместе и скрепляют кровельным швом". Затем обматывают ими оба конца кабеля по поясной изоляции (одним витком). Поверх экранных лент наматывают навстречу друг другу тремя витками экранные проволоки и соединяют их скруткой. Наматывают на скрутку проволок бандажей скрутку экранных проволок, укорачивают до значения от 15 до 20 мм и отгибают общую скрутку вниз.

11.37.10 Кисточкой, смоченной в спиртовом растворе канифоли, смазывают скрутки жил, а также бандажных и экранных

Роволок и с помощью стаканчикового паяльника пропаивают скрутки. После пайки скрутку экранных и бандажных проволок отгибают к экранным лентам.

На скрутки жил наносят обильный слой клея-расплава КР-1. Клеем-расплавом обмазывают скрутку на всей ее длине и изоляцию жил на участке длиной 20 мм, начиная от обреза изоляции На скрутку надвигают отрезок трубки ТУТ 8/4 (без подслоя) длиной 80 мм так, чтобы он закрыл весь участок с нанесенным клеем-расплавом и усаживают его по всей длине. После усадки ТУТ, не дожидаясь ее полного остывания, ее свободный конец загибают на сросток и закрепляют перевоз или липкой ПВХ лентой.

11.37.11 На расстоянии 100 мм от обреза оболочки обо концов кабеля для обеспечения зазора между ними вставляй распорный вкладыш - отрезок оболочки.

Муфту прикладывают к скрутке жил и определяют уровень на который будет погружен в нее кабель с таким расчетом, чтобы концы закрытых трубками ТУТ жил не доходили до дна муфты на величину от 10 до 15 мм (рисунок 11.48)

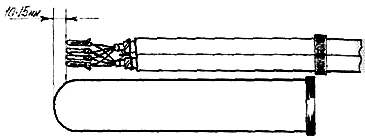

Рисунок 11.48 - Примерка муфты MT-36 на сросток

Оба конца кабеля на этом уровне обматывают пятью-восемью витками липкой ПВХ ленты. Общий вид сростка показан на рисунке 11.49.

Рисунок 11.49 - Общий вид сростка

11.37.12 Муфту строго вертикально устанавливают в углубление на дне котлована. Разогретым битумным компаундом из чайника заливают муфту на 3/4 ее длины. Толщина струи при этом должна быть от 2 до 3 мм. Если струя толще, чайник с компаундом дополнительно подогревают, если тоньше - ждут пока он остынет до температуры 120°С. Проверить, не перегрет ли компаунд, можно, опустив в него полиэтиленовую гильзу или ленту.

После заливки муфты компаундом в нее вводят сросток кабеля и погружают до начала обмотки оболочки лентами (рисунок 11.50)

Вставленный в муфту сросток шевелить не следует.

Рисунок 11.50 - Установка муфты и погружение сростка в неё

11.37.13 Запас кабеля выкладывают на дне котлована (рисунок 11.4). В просвет между кабелем и дном котлована у выхода из муфты подсыпают рыхлый грунт и утрамбовывают его. Затем котлован засыпают откопанной землей, не дожидаясь охлаждения вертикально установленной муфты. Тупиковые муфты с заливкой битумным компаундом следует монтировать только в котлованах. В колодцах и около опор следует монтировать проходные муфты.

11.37.14 Потребность в основных материалах и арматуре в расчете на одну тупиковую муфту МТ-36:

липкая ПВХ лента . . . . . . . . . . . . . . . . 3 рулона;

бензин Б-70 . . . . . . . . . . . . . . . . . . . 0,1 л;

битумный компаунд . . . . . . . . . . . . . . . . 0,25 кг;

паста паяльная ПБК-26М . . . . . . . . . . . . . 0,02 кг;

ветошь . . . . . . . . . . . . . . . . . .. . . . 0,1 кг;

припой ПОССу-40-2 . . . . . . . . . . . . . . . . 0,05 кг;

проволока круглая медная диаметром 0,9-1,2 мм . . 0,2 м;

трубка ТУТ 8/4, без подслоя . . . . . . . . . . . 0,4 м

клей-расплав КР-1 . . . . . . . . . . . . . . . . 0,05 кг.,

11.37.15 Сростки кабелей КСПП, КСППБ и КСПЗБ, смонтированные в муфтах МТ-36, могут заливаться и саморасширяющимся полиуретановым герметиком "Вилад-31". При этом монтаж состка выполняется так, как это описано выше. Меняется только заливочный материал. Преимуществом герметика является то, что муфта после отверждения герметика может эксплуатироваться в любом положении. Поэтому появляется возможность использовать тупиковые муфты с оголовниками типа МТО. Муфты МТо повышают надежность сростков, поскольку позволяют вводить в патрубки оголовников кабели в оболочке и герметизировать вводы трубками ТУТ, а броню соединять вне муфты, как это показано на рисунке 11.51. Монтаж тупиковых муфт с герметиком "Вилад-31" допускается производить при температуре воздуха не ниже плюс 5°С.

Монтаж производится в соответствии с положениями "Инструкции по монтажу кабелей местной связи тупиковыми муфтами с герметиком "Вилад-31", С.-Пб., ЛОНИИС, 1995.

а) до герметизации открытых участков брони "холодным способом";
б) после герметизации открытых участков брони "холодным способом"
1 - наружное покрытие кабеля КСППБ;
2 - открытые участки брони с бандажами;
3 - оболочка кабеля;
4 - трубки ТУТ на герметизируемых стыках;
5 - липкая ПВХ лента; 6 - соединение экранных лент;
7 - скрутки жил, пропаянные и заизолированные трубками ТУТ;
8 - герметизация открытых участков брони путем
последовательного наложения слоев мастики МГ 14-16,
липкой ПВХ ленты и влагоотверждаемого бинта "Армопласт"

Рисунок 11.51 - Монтаж кабеля КСППБ в муфте 2МТО-36

11 37.16 При монтаже кабелей КСПП с применением ленточных материалов для «холодной» герметизации жилы сращивают как в проходной муфте (рисунок 11.52). При этом скрутки изолируют отрезками трубок ТУТ 4/2, усаженными на слой клея-расплава КР-1.

Затем каждую скрутку, закрытую трубкой ТУТ, с перекрытием и заходом на изоляцию по обеим сторонам ТУТ, обматывают узкой Плоской ленты VM. Ширина ленты должна быть от 5 до 7 мм.

Сросток жил вытягивают и обжимают руками. Поверх сростка, между обрезами оболочки сращиваемых кабелей, наматывают ленту VM. После намотки двух слоев ленты VM сращивают скруткой с пропайкой экранную проволоку. Экран восстанавливают путем обмотки сростка алюминиевой фольгой. Поверх восстановленного экрана наматывают ленту VM до уровня наружного диаметра кабеля.

На оболочку кабеля, отступив на 50 мм от ее обреза, наматывают через сросток на оболочку второго кабеля (на 50 мм) два слоя ленты VM с 50% перекрытием. На ленту VM наматывают с 50% перекрытием два слоя ленты 88Т. Поверх клейких лент накладывают два слоя структурного материала "Armorcast".

При данном способе монтажа допускается сращивать жилы и экранную проволоку с помощью парных соединителей U1B или UDW2.

1 -жилы соединены скруткой с пропайкой, изоляция
восстановлена трубками ТУТ с КР-1;
2 - поясная изоляция восстановлена лентой VM;
3 - слои ленты 88Т;
4 - структурный материал "Armorcast"

Рисунок 11.52 - Монтаж кабелей КСПП с применением материалов для "холодной" герметизации компании "ЗМ"

11.37.17 При монтаже кабелей КСПП с экранами продольного наложения используют полные монтажные комплекты муфт, в состав которых входят муфты МПП, а также материалы для сращивания жил, заливки сростка, восстановления экрана и «холодной» герметизации муфты. Например, при

монтаже с применением полного монтажного комплекта муфт МПП 0,5-1x4 выполняют следующие операции:

а) сращивание жил производят соединителями U1B. Длина сростка - расстояние между обрезами оболочек, указана рисунке 11.53. Размер сростка определяется длиной экранной шины, входящей в комплект муфты;

б) экран восстанавливают с помощью двух соединителей экрана 4460-D и экранной шины из алюминия;

в) внутренний объем муфты заполняют гелем 8882 через одно из заливочных отверстий. После окончания заливки оба отверстия закрывают пробками;

г) восстановление оболочки производят «холодным» способом, путем наложения на стыки частей муфты и на стыки муфты с кабелем поясков из мастики 2900R, закрепляемых обмотками из липкой виниловой ленты 88Т.

По выбору служб эксплуатации сетей при составлении полных монтажных комплектов могут применяться различные виды герметиков. Например, компаунд 4407, "Вилад-13" и другие.

Внешний вид и разрезы муфты МПП 0,5-1x4 на разных этапах монтажа представлены на рисунке 11.53.

11.37.18 Сращивание кабеля ПРППМ (ПРВПМ) может производиться в тупиковых муфтах МТ-16 по технологии, приведенной выше в 11.37.4 - 11.37.12. Разделка и соединение жил однопарных кабелей скруткой с пропайкой показаны на рисунке 11.54.

11.37.19 Допускается сращивание кабелей ПРППМ (ПРВПМ) парными соединителями UDW2. Соединители имеют корпус черного цвета, изготовлены из материала, устойчивого к воздействию ультрафиолетового излучения, и могут использоваться как в муфтах, так и на открытом воздухе, например, при подвеске однопарных кабелей.

а) сращивание жил соединителями U1B, установка соединителей экрана;
б) восстановление экрана, заливка муфты, герметизация муфты;
1 - кабель КСПП; 2 - муфта МПП-0,5; 3 - отверстия для заливки геля;
4 - соединитель экрана 4460-D, установленный на экран и закрепленный одной гайкой;
5 - соединитель U1 В;
6 - поясок из мастики 2900R, обмотанный сверху лентой 88Т, на конусе муфты;
7 - отверстие для заливки закрыто полиэтиленовой пробкой;
8 - на шпильку соединителя экрана установлена экранная шина, сверху она прижата второй гайкой;
9 - экранная шина; 10-сросток;
11 - поясок из мастики 2900R, обмотанный сверху лентой 88Т, на стыке частей муфты;
12-гель 8882

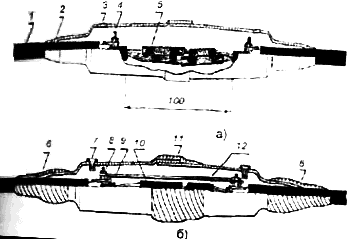

Рисунок 11.53 - Монтаж проходной муфты на кабелях КСПП холодным" способом с помощью комплекта муфты МПП 0,5-1x4

1 - пропаянный участок скрутки; 2 - скрутка жил

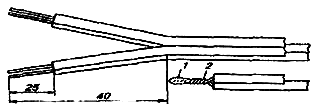

Рисунок 11.54 - Разделка и сращивание жил кабелей ПРППМ (ПРВПМ)
