10.2 Устройство абонентских пунктов при воздушном вводе

10.2.1 Воздушный ввод абонентской линии может выполняться от опор воздушных столбовой или стоечной линий связи.

10.2.2 Для ввода абонентской линии от столбовой ВЛС на стене здания следует закрепить два крюка, оснащенных изоляторами.

Крюки устанавливают на расстоянии 250 мм друг от друга, на высоте не менее 3 м от земли. На деревянных стенах они ввертываются в просверленные отверстия. На кирпичных, шлакоблочных, бетонных стенах крюки закрепляют в заготовленных отверстиях цементным раствором.

10.2.3 Абонентскую проводку от линейных проводов вводят через отверстия в стене или в оконном переплете кабелем ПРППМ. Предварительно в отверстия должна быть вставлена пластмассовая трубка, обрамленная с двух сторон пластмассовыми втулками (воронками) (рисунки 10.1, 10.2).

Устройство абонентского ввода с воздушной столбовой линии через кирпичную стену

1 - изоляционная втулка; 2-кабель ПРППМ;
3 - пластмассовая трубка;
4 - изоляционная пластмассовая воронка;
5 - линейные провода;
6 - изоляторы;
7 - крюки
Рисунок 10.1 - Устройство абонентского ввода с воздушной столбовой линии через кирпичную стену

10.2.4 Кабель ПРППМ (ПРПВМ) подключается к АЗУ, установленному в помещении абонента на расстоянии от 0,5 до 1 м от отверстия ввода. От АЗУ до абонентского устройства прокладывается однопарный провод (ТРП, ТРВ). Отверстие для заземляющего провода АЗУ просверливают в оконном переплёте ниже отверстия ввода от 50 до 60 мм.

При этом можно использовать абонентские защитные устройства типа АЗУ, предназначенные для защиты от опасных токов и напряжений абонентских пунктов и оборудования телефонных сетей. Выпускается несколько модификаций АЗУ. Одно из них (АЗУ-М) показано на рисунке 10.3.

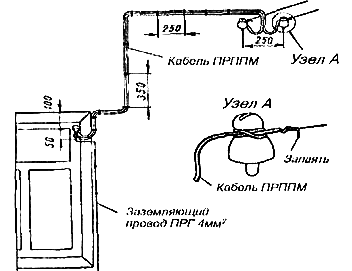

Устройство абонентского ввода с воздушной столбовой линии через оконный переплет
Рисунок 10.2 - Устройство абонентского ввода с воздушной столбовой линии через оконный переплет
Абонентское защитное устройство АЗУ-М
Рисунок 10.3 - Абонентское защитное устройство АЗУ-М

10.2.5 При воздушном вводе от стоечной линии абонентскую проводку прокладывают от оконечной или промежуточной стойки. При этом от линейных проводов стойки на чердак прокладывают кабель ПРППМ, который включают в АЗУ, установленное на одной из деталей перекрытия. От АЗУ до абонентского устройства через чердачное перекрытие прокладывают однопарный провод ТРП (рисунок 10.4). Соединение кабеля ПРППМ с линейными проводами показано на рисунке 10.5.

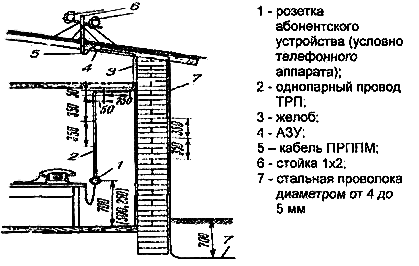

Абонентский пункт с воздушным вводом со стойки через чердачное перекрытие
Рисунок 10.4 - Абонентский пункт с воздушным вводом со стойки через чердачное перекрытие
