2.2. Характеристики кабельно-канализационных сооружений связи

2.2.1. В состав кабельно-канализационных сооружений местных сетей связи входят: подземные трубопроводы и колодцы кабельной канализации связи, помещение ввода кабелей телефонных станций и коллекторов.

2.2.2. Трубопроводы кабельной канализации сооружаются из круглых и прямоугольных труб, имеющих один или несколько каналов. Для изготовления трубопроводов в основном применяются асбестоцементные, бетонные, полиэтиленовые, поливинилхлоридные и в отдельных случаях стальные трубы.

2.2.3. На магистральных направлениях кабельной канализации связи должны использоваться трубы и блоки с круглыми каналами диаметром 100 мм (для полиэтиленовых труб - 93 - 103 мм).

На незагруженных направлениях, тупиковых участках, кабельных вводах в здания и выводах на опоры воздушных линий могут применяться трубы с диаметром канала 55 - 58 и 66 - 69 мм.

На вводах в здания должны применяться полиэтиленовые и асбестоцементные трубы.

2.2.4. Асбестоцементные безнапорные трубы (ГОСТ 1839-80) с каналом диаметром 100 мм получили наибольшее распространение. Они имеют наружный диаметр 118 мм, длину 3 и 4 м и массу 6,0 кг/м. Одновременно для стыковки труб поставляются асбестоцементные муфты с внутренним диаметром 140 мм и толщиной стенки 10 мм, длиной 150 мм.

Для стыковки асбестоцементных труб применяют также муфты диаметром 116/122 мм и длиной 80 мм с кольцеобразной перегородкой 3 мм в середине муфты по внутреннему диаметру.

2.2.5. Бетонные трубы изготавливают прямоугольной формы с круглыми каналами диаметром 100 мм и длиной 1 м. Трубы могут изготавливаться одно-, двух-, трехотверстными, в перспективе до 12 отверстий (каналов) включительно.

Конструктивные размеры одно-, двух- и трехотверстных бетонных труб приведены на рис. 1.

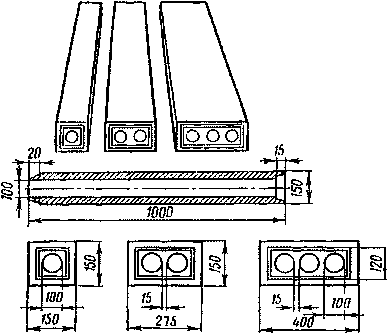

Рис. 1. Бетонные трубы

2.2.6. Полиэтиленовые трубы изготавливаются из полиэтилена высокой плотности (ПВП) и низкой плотности (ПНП).

Для кабельной канализации используются полиэтиленовые трубы с наружным диаметром 110 и 63 мм и внутренним диаметром соответственно 97 - 110 и 55 - 57 мм. Длина труб с наружным диаметром 110 мм из ПВП или ПНП и диаметром 63 мм из ПВП равна 5,5...12 м, а с наружным диаметром 63 мм из ПНП - до 200 м, в бухтах - диаметром не более 3 м. Соединение труб осуществляется методом стыковой сварки на сварочном станке с обработкой торцов труб перед сваркой. Погрузочно-разгрузочные работы и транспортировка полиэтиленовых труб должны выполняться с учетом возможности их деформации при температуре выше +205 -C и растрескивания при температуре ниже -105 -C. Прокладка полиэтиленовых труб производится при температуре не ниже -105 -C.

Конструктивные данные полиэтиленовых труб для кабельной канализации приведены в Приложении 7.

2.2.7. Поливинилхлоридные (винилитовые) трубы с наружным диаметром от 25 до 110 мм применяются для кабельной канализации и закладных устройств скрытой проводки в зданиях. Трубы характеризуются морозостойкостью до -40 -C и пределом прочности на сжатие 49 - 98 Па (500 - 1000 кгс/кв. см).

Соединение этих труб осуществляется сваркой встык, как и полиэтиленовых труб, а также путем устройства раструба, подогрева и использования клея или лака.

Конструктивные данные применяемых на местных сетях связи поливинилхлоридных (винилитовых) труб приведены в Приложении 8.

2.2.8. Стальные трубы должны использоваться при вынужденном уменьшении заглубления из-за наличия на трассе ранее проложенных других коммуникаций или сооружений. Изогнутые стальные трубы могут применяться при установке распределительных шкафов, устройстве кабельных вводов в здание, а также выводе подземных кабелей на опоры воздушных линий. Стальные трубы используются также при прокладке кабелей под мостами, на стенах зданий, по вертикальным шахтам, под полами, в стеновых блоках зданий и т.п.

На местных сетях связи применяются стальные трубы диаметром 6/10,2...125/140 мм с массой 0,47...18,24 кг/м.

2.2.9. Смотровые устройства (колодцы) кабельной канализации связи (ККС) подразделяются по следующим признакам:

- конструкции и размерам - на типовые и специальные;

- расположению - на проходные, угловые, разветвительные и станционные;

- материалам - на железобетонные и кирпичные;

- расчетной вертикальной нагрузке - для проезжей части улиц (80 т) и непроезжей части улиц (10 т);

- типоразмерам - на типовые колодцы (ККС-5, ККС-4, ККС-3, ККС-2), и специальные колодцы (ККСС-1, ККСС-2) и станционные колодцы (ККСст) четырех размеров.

2.2.10. Смотровые устройства (колодцы) кабельной канализации связи, как правило, изготавливаются из железобетона. Строительство кирпичных колодцев допускается только в сухих грунтах. Железобетонные колодцы кабельной канализации связи, устанавливаемые для эксплуатации в неагрессивных по отношению к бетону средах, при температуре окружающего воздуха от -50 -C до +50 -C и относительной влажности до 100% при +25 -C, изготавливаются по ТУ 45-1418-83. При установке этих колодцев в агрессивных средах требуется их гидроизоляция.

Смотровые устройства (кабельные колодцы связи) типов ККС-2...ККС-5 имеют восьмигранную форму. Они состоят из двух отдельных составных частей (половин): нижней с днищем и половиной боковых стен и верхней с перекрытием и верхней частью боковых стен.

В угловых колодцах устанавливают одну, а в разветвительных две угловые вставки.

В перекрытии колодца предусмотрено круглое отверстие, над которым устанавливают входной люк.

Колодцы специального типа (ККСС-1, ККСС-2) изготавливают прямоугольной формы из отдельных железобетонных деталей.

Колодец типа ККС-5М предназначен для размещения контейнеров НРП-К-12 системы передачи ИКМ-30.

Габаритные, установочные размеры и масса колодцев кабельной канализации связи, изготавливаемых по ТУ 45.1418-89, приведены в Приложении 9.

2.2.11. Количество каналов трубопроводов, вводимых в колодцы кабельной канализации связи, приведено в табл. 2.1.

Таблица 2.1

КОЛИЧЕСТВО КАНАЛОВ ТРУБОПРОВОДОВ, ВВОДИМЫХ В КОЛОДЦЫ
КАБЕЛЬНОЙ КАНАЛИЗАЦИИ СВЯЗИ

2.2.12. В качестве типовых железобетонных станционных колодцев применяются разветвительные колодцы специальной формы четырех типоразмеров для АТС емкостью 3, 6, 10 и 20 тыс. номеров. На колодцы для АТС 6 тыс. номеров и более устанавливается по два люка.

2.2.13. Кирпичные колодцы строятся из красного кирпича марки 75. Швы кирпичной кладки изнутри выполняются "вподрезку", наружные стены оштукатуриваются цементным раствором марки 50. Перекрытия должны быть железобетонными. В перекрытиях колодцев делают круглые лазы, имеющие форму усеченного конуса с диаметром основания 620 мм и вершины - 600 мм.

2.2.14. Все колодцы оборудуются чугунными люками с двумя крышками (чугунной и стальной), изготовленными по ГОСТ 8591-76. При этом для колодцев, размещаемых под пешеходной частью улиц, применяются люки легкого, а под проезжей частью - тяжелого типа.

Наружные крышки должны плотно прилегать к корпусам люков. Внутренние крышки люков должны быть окрашены масляной краской и иметь приспособление для запора на замок.

2.2.15. Для выкладки кабелей колодцы оборудуют консолями (ТУ 45-88 6Е0.413.000 ТУ), которые прикрепляют консольными болтами к кронштейнам (ТУ 45-36 АХПО.413.000 ТУ). Кронштейн в вертикальном положении крепят к стенке колодца с помощью ершей (фундаментных болтов). Детали оборудования смотровых устройств (колодцев) приведены на рис. 2, а на рис. 3 показаны чугунные консоли.

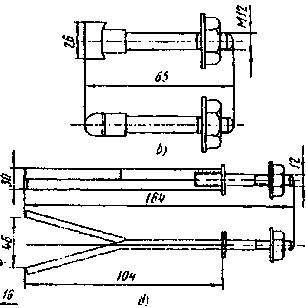

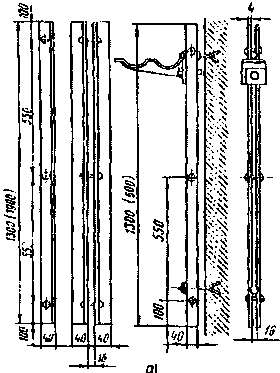

Рис. 2. Детали оборудования смотровых устройств:
а - кронштейны ККУ-130 (190) и ККП-130 (60) с консолью,
б - консольный болт,
в - стальной ерш для крепления кронштейна

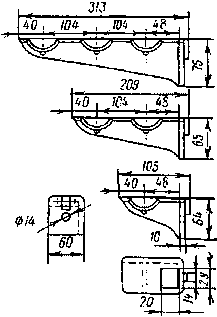

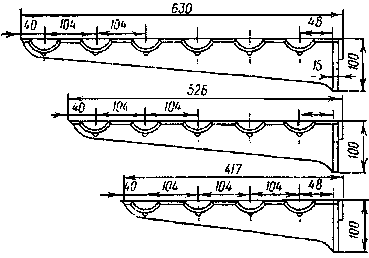

Рис. 3. Консоли чугунные 1-, 2-, 3-, 4-, 5- и 6-местные

В колодцах типа ККС-2 кабели размещают на консольных крюках, которые закладывают в стены колодцев. Консольный крюк приведен на рис. 4.

Рис. 4. Консольный крюк

Кронштейны из полосовой стали типа ККП применяются для оборудования типовых кабельных колодцев связи. В колодцах типа ККС-3 устанавливают кронштейны длиной 60 см, а в колодцах типа ККС-4 и ККС-5 - длиной 130 см.

Для оборудования кабельных колодцев связи с числом вводимых каналов более 24 применяют кронштейны из угловой стали длиной 130 см, а для оборудования нестандартных колодцев, помещений ввода кабелей и коллекторов используют кронштейны из угловой стали длиной 190 см.

2.2.16. Вводы кабелей в здания телефонных станций осуществляют через специально оборудованные помещения ввода кабелей (шахты), размещаемые, как правило, в подвальном помещении, а в зданиях без подвала - на первом этаже с устройством приямков в полу помещения.

Применительно к каждой телефонной станции схема ввода, планировка помещения ввода кабелей, конструкции опорных устройств и каркасов определяются проектом и рабочими чертежами.

В помещении ввода кабелей телефонной станции устанавливаются специальные кронштейны с размещенными на них многоместными консолями.

В помещении ввода кабелей многопарные линейные кабели распаиваются на станционные кабели емкостью 100 пар.

Помещение ввода кабелей соединяется со станционным колодцем трубопроводом или коллектором. В здание АТС емкостью 10000 номеров и более ввод трубопровода выполняют с двух противоположных направлений.

2.2.17. Коллектор представляет собой подземный туннель из сборных железобетонных элементов, предназначаемый для размещения на специальных металлических конструкциях различных коммуникаций (теплопровода, электрических кабелей, телефонных кабелей). Коллекторы могут быть общими - для прокладки разных подземных коммуникаций и специальными - кабельными, предназначенными только для прокладки кабелей различного назначения.

Типовые коллекторы имеют следующие внутренние габариты: ширина 1,7...2,7 и высота 1,8...3,0 м.

2.2.18. Для прокладки подземных коммуникаций внутри жилых кварталов в районах массового жилищного строительства применяются проходные и полупроходные коллекторы малого сечения, так называемые сцепки. Они предназначены для прокладки комплексов подземных коммуникаций от здания к зданию или от более крупных коллекторов к отдельным зданиям кварталов.

2.2.19. Для раскладки кабелей связи вдоль стены коллектора на расстоянии 0,9 м один от другого устанавливаются кронштейны типа ККУ с 4...6-местными консолями.

Расстояние между консолями по вертикали должно быть не менее 0,15 м. Эксплуатационный проход между проложенными в коллекторе коммуникациями должен быть не менее 0,8 м.

2.2.20. Ввод трубопроводов в коллектор и вывод из него осуществляются с помощью специальных камер, в перекрытиях которых устанавливаются люки для подачи через них кабелей в процессе прокладки или извлечения.

Для ввода и вывода кабелей из камеры используются асбестоцементные гильзы, заделываемые в стены камеры. Концы гильзы заполняются специальными сальниковыми уплотнителями, препятствующими доступу воды в камеру.

Для входа в коллектор устраиваются люки или двери из технических подвалов зданий.
