Оптоволоконные ответвители-прищепки

Может быть названо так же как устройство подключения на изгибе волокна

Используют принцип ввода-вывода света через изгиб оптоволокна.

Выход света на макроизгибе оптоволокна

Теоретически такая возможность возникает из-за того, что на макроизгибе в некоторых точках волокна угол падения на границу сред меньше угла полного отражения. В результате некоторая часть излучения покидает светопроводящую сердцевину и выходит наружу. Регулируя радиус изгиба можно добиться как полного выхода или входа излучения, так и частичного. То есть регулируемая ответвитель-прищепка попутно даёт возможность считывания информации из передаваемого потока без его обрыва.

Десять-пятнадцать лет назад одним из достоинств оптоволокна считалось невозможность несанкционированного включения. Как-то это обстоятельство всегда казалось мне сомнительным и вот почему. Ранее на просторах СНГ был распространён сварочный аппарат СОВА. Юстировка и контроль соединения там проводилась по интенсивности прошедшего света (LID система, подробней: "Сварные соединения волокон"). Как-то забыв извлечь сваренное волокно из зажимов прибора, а в LID системе это те же ответвители-прищепки, меня попросили измерить волокно. Со стороны станции на расстоянии монтируемой муфты, конечно же, была видна ступенька в несколько децибел, но при этом хорошо просматривался конец линии. То есть произошло то, что в учебниках того времени не описывалось: в одномодовом оптоволокне часть излучения вышла, а часть осталась в сердцевине и дошла до конца ОВ.

Можно повторить этот эксперимент, делая петельку из оптоволокна на оптической длине больше теневой зоны рефлектометра. Регулируя радиус петли можно добиться нужного затухания в месте петли, при этом оптическое волокно за петлёй и конец линии будут на рефлектограмме хорошо просматриваться.

Следовательно, на этом принципе довольно легко можно собрать устройство способное прочесть информационный поток идущий по оптическому волокну.

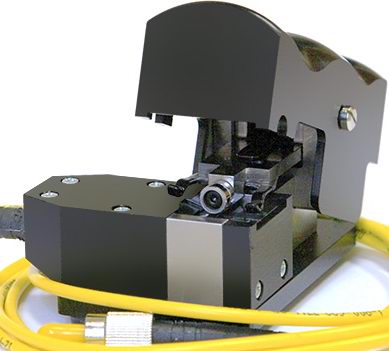

Ответвитель-прищепка.
Устройство для подключения на изгибе оптоволокна
(Характеристики прищепки с этого рисунка на странице
Считывание трафика с оптоволокна без разрыва)

На фото изображено устройство для подключения на изгибе оптоволокна. В центре изгибающий ролик, волокно закладывается под него, и крышка опускается, обеспечивая необходимый изгиб. Внутри под роликом расположено окошко для ввода излучения. С левой стороны к прибору подключён оптоволоконный коннектор.

В разделе прозвонка это устройство размещено не случайно. В комплекте с прищепкой очень удобно использовать оптический телефон. При совместном использовании этими приборами можно пользоваться почти как монтёрскими трубками.

Например, первый оператор подключает оптический телефон на кроссе и просто ждёт. Второй с таким же телефоном и прищепкой на месте поочерёдно подключает зажим прищепки к неоконеченным волокнам говоря "алло!" и ожидая ответа первого оператора.

Так же с помощью прищепки можно ввести в волокно видимый свет от лазерного светодиода. В этом случае на другом конце из торца волокна или коннектора будет выходить красный свет. Увы, использовать такую связку можно на небольшие, 3-5 км расстояния.

Тема использования оптоволоконных прищепок с изгибом волокна получила продолжение в рубрике «вопрос-ответ» на странице Считывание трафика с оптоволокна без разрыва
