Содержание ТУ 16. К87-001-00

Структура маркировки кабелей по ТУ 16. К87-001-00
1. Технические требования. 1.2. Марки и размеры. 1.3. Конструкция
1.4. Требования к оптическим характеристикам. 1.5. Требования к механическим параметрам
1.6. Требования по стойкости к климатическим воздействиям. 1.7. Требования к электрическим параметрам.
1.8. Требования по надежности. 1.9. Требования к маркировке. 1.10. Упаковка.
2. Правила приёмки. 2.3. Приемо-сдаточные испытания. 2.4. Периодические испытания
3. Методы контроля. 3.2. Проверка конструкции. 3.3. Проверка оптических параметров.
3.4. Проверка механических параметров
3.5. Проверка стойкости к климатическим воздействиям. 3.6. Проверка электрических параметров.
3.7. Испытания на надежность. 3.8. Проверка на соответствие требованиям к маркировке и упаковке
4. Транспортирование и хранение. 5. Указания по эксплуатации. 6. Гарантии изготовителя
Приложение 1. Перечень документов, на которые даны ссылки в настоящих технических условиях
Рисунки. Магистральный оптический кабель. ОМЗКГМ, ОМЖГМ, ОМЗКГМ, ОМЗКГЦ, ОМЗКГЦ, ОМЗКГЦ.
Городской оптический кабель. ОКСТМ, ОКСТМ, ОКСТМ, ОКСТЦ, ОКСТЦ, ОКСТЦ
Оптический кабель для прокладки в пластмассовых трубах. ОКСТЦ, ОКСТЦ, ОКСТЦ, ОККТМ, ОККТМ, ОККТМ
Подвесной оптический кабель. ОКСНМ, ОКСНМ, ОКСНМ
Коды окп на марки оптического (оптоволоконного) кабеля

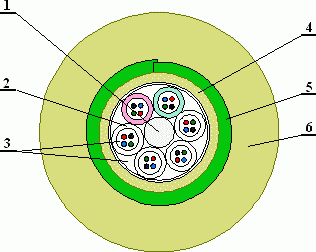

ГОРОДСКОЙ ОПТИЧЕСКИЙ КАБЕЛЬ

ОКСТМ - 10 - 01 - 022 - 4...24 - (2.7)
ОКСТМ - 9.5 - 01 - 0.22 - 4...24 - (2.7)
ОКСТМ - 50 - 01 - 0.22 - 4...24 - (2.7)

1. Центральный силовой элемент - стеклопластиковый
2. Модуль.
3. Гидрофобный компаунд.
4. Периферийный силовой элемент - арамидные нити.
5. Стальная гофрированная оболочка.
6. Защитный шланг.

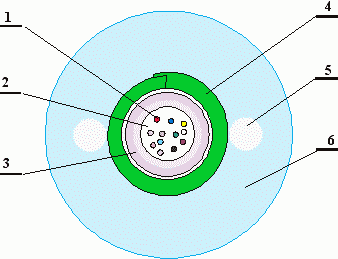

ГОРОДСКОЙ ОПТИЧЕСКИЙ КАБЕЛЬ

ОКСТЦ -10 - 01 - 0.22 -12 - (2.7)
ОКСТЦ - 9,5 - 01 - 0.22 -12 - (2.7)
ОКСТЦ - 50 - 01 - 0.22 - 12 - (2.7)

1. Оптическое волокно.
2. Гидрофобный компаунд.
3. Модуль - центральная трубка.
4. Стальная гофрированная оболочка.
5. Стальная проволока.
6. Защитный шланг.
