6. Магистральная подсистема

6.1. Общие положения

Основу магистральной кабельной подсистемы составляют магистральные линии или магистрали, соединяющие между собой центры коммутации: главный кросс, промежуточные кроссы и горизонтальные кроссы. В этих центрах выполняется коммутация магистральных линий друг с другом с образованием магистральных каналов, которые используются для распределения телекоммуникационных сервисов (приложения передачи речи, данных, изображений и т.д.) до горизонтальной кабельной подсистемы.

В состав магистральной кабельной подсистемы входят следующие элементы:

— главный кросс;

— промежуточные кроссы;

— горизонтальные кроссы;

— магистральные кабельные сегменты (магистральная подсистема первого уровня), соединяющие главный кросс с промежуточными кроссами или с горизонтальными кроссами;

— магистральные кабельные сегменты (магистральная кабельная подсистема второго уровня), соединяющие промежуточные кроссы с горизонтальными кроссами;

— кабельные сегменты, соединяющие городской ввод с главным кроссом или промежуточным кроссом;

— коммутационные шнуры, осуществляющие коммутацию сегментов магистральной подсистемы в главном кроссе и промежуточных кроссах.

Размер магистральной кабельной подсистемы зависит от размера объекта, она может соединять центры коммутации горизонтальной кабельной системы, расположенные на одном этаже, и не выходить за пределы этого этажа; может объединять центры коммутации разных этажей одного здания или может выходить за пределы одного здания и предоставлять каналы связи между центрами коммутации отдельных зданий.

Та часть магистральной кабельной подсистемы, которая находится внутри здания, называется внутренней магистральной кабельной подсистемой. В одном здании вся магистральная кабельная подсистема может быть представлена только этой подсистемой. Другая часть магистральной кабельной подсистемы, объединяющая между собой несколько зданий, называется внешней.

Все связи между внешней и внутренней магистральными кабельными подсистемами, а также горизонтальной и магистральной кабельными системами осуществляются при помощи пассивных элементов — коммутационных шнуров и перемычек, и активных устройств — коммутаторов, концентраторов, маршрутизаторов, выносов телефонных станций и т.п. (вид оборудования зависит от типа использующегося приложения).

6.2. Топология магистральной кабельной подсистемы

6.2.1. Общая топология

Магистральная кабельная подсистема имеет топологию типа "звезда" с двумя уровнями подчинения (рисунок 23).

MC — главный кросс; IC — промежуточный кросс; HC — горизонтальный кросс

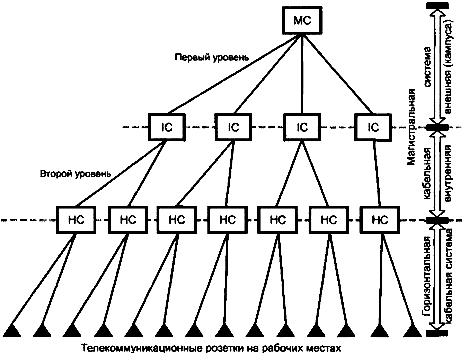

Рисунок 23. Топология магистральной кабельной подсистемы

Каждый промежуточный кросс соединен с главным кроссом MC внешними магистральными сегментами. Все линии сходятся к единому центру MC, образуя тип "звезда", — первый уровень подчинения. В свою очередь, каждый горизонтальный кросс соединен с промежуточным кроссом внутренними магистральными сегментами, также образуя тип "звезда" с единым центром в MC, — второй уровень подчинения.

6.2.2. Дополнения к топологии магистральной кабельной подсистемы

В случае если топология реальных кабельных систем в точности соответствует базовой топологии типа "звезда", то к ней допускаются дополнения, представленные на рисунке 24.

MC — главный кросс; IC — промежуточный кросс; HC — горизонтальный кросс

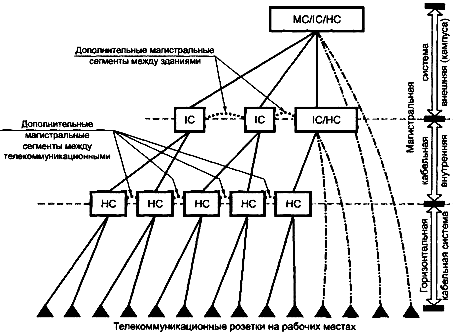

Рисунок 24. Дополнения к базовой топологии типа "звезда" магистральной кабельной подсистемы

6.2.2.1. Совмещение центров коммутации

В одном здании могут быть территориально совмещены главный кросс, промежуточный кросс и горизонтальный кросс.

6.2.2.2. Непосредственное соединение центров коммутации

При необходимости базовая топология типа "звезда" может быть дополнена вспомогательными магистральными линиями, напрямую соединяющими между собой горизонтальные кроссы или промежуточные кроссы. Таким образом, на отдельном участке магистральной кабельной подсистемы может быть реализована топология типов "шина" или "кольцо".

Сегменты, соединяющие равнозначные центры коммутации (например, IC-IC или HC-HC), считаются частью магистральной кабельной подсистемы.
