5. Горизонтальная подсистема

5.1. Общие положения

Горизонтальная кабельная подсистема является частью СКС и соединяет телекоммуникационную розетку на рабочем месте с горизонтальным кроссом, расположенным в телекоммуникационной. В горизонтальную кабельную подсистему входят:

— фиксированные кабельные сегменты;

— телекоммуникационные розетки на рабочих местах;

— коммутационное оборудование в горизонтальном кроссе, коммутационные кабели (шнуры);

— кроссировочные перемычки в телекоммуникационной;

— многопользовательские розетки (MuTOA) и консолидационные точки (CP) как дополнительный элемент.

При проектировании горизонтальной кабельной подсистемы рекомендуется учитывать возможность работы в ней телекоммуникационных приложений следующих основных видов:

— телекоммуникационные системы передачи речи;

— коммутационное оборудование зданий;

— цифровые системы связи;

— локальные вычислительные сети;

— видеосистемы;

— сигнальные системы зданий (системы автоматизации зданий, системы безопасности, противопожарные системы и т.п.).

Горизонтальная кабельная подсистема должна планироваться с целью снижения расходов на ее обслуживание и внесение изменений, а также с учетом возможного расширения парка активного оборудования и появления новых сервисов. После окончания строительства здания (или монтажа телекоммуникационной инфраструктуры в уже существующем здании) горизонтальная кабельная подсистема в подавляющем большинстве случаев оказывается менее доступной для проведения работ по сравнению с магистральной подсистемой.

Время, затраты и требования к профессиональному уровню персонала, необходимые для выполнения изменений в подсистеме, могут быть весьма значительными. Доступ к горизонтальной кабельной системе довольно сложно осуществить без нарушения нормальной работы пользователей в здании.

5.1.1. Структура

5.1.1.1. Топология

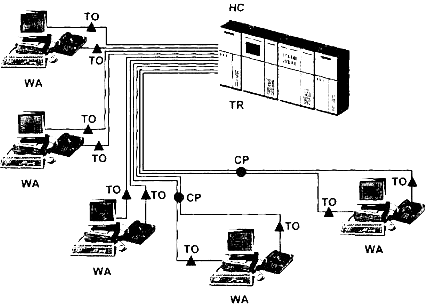

Для горизонтальной кабельной подсистемы определена физическая топология типа "звезда" (рисунок 12). При необходимости реализации других сетевых топологий, таких как "шина", "кольцо" или "дерево", могут быть эффективно использованы кросс-соединения в горизонтальном кроссе.

HC — горизонтальный кросс; TR — телекоммуникационная;
WA — рабочее место; TO — телекоммуникационная розетка;
CP — консолидационная точка
Рисунок 12. Топология типа "звезда" горизонтальной кабельной подсистемы

Все телекоммуникационные розетки на рабочих местах должны быть соединены с горизонтальным кроссом в телекоммуникационной с помощью кабеля.

Рекомендуется, чтобы телекоммуникационная была расположена на одном этаже с обслуживаемыми ею рабочими местами.

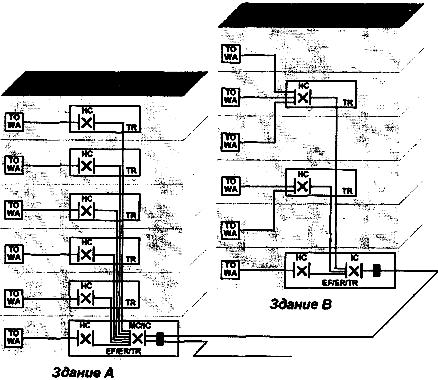

Организация расположения горизонтальных кроссов и телекоммуникационных в здании представлена на рисунке 13.

Схема "Здание A" является идеальным случаем, к которому должен стремиться проектировщик телекоммуникационной распределительной системы в здании. Однако, в силу ряда причин, таких как архитектурные особенности здания, невозможность выделения владельцем подходящих помещений или нужного их числа, эта схема на практике применяется редко. Практическим приближением к идеальному случаю монтажа кабельных систем в зданиях специалистами телекоммуникационной промышленности была выработана схема "Здание B", которая практически во всех случаях удовлетворяет всех, в то же время не подвергает устанавливаемую систему топологической деформации, способной нарушить ее универсальность. При таком подходе максимально допустимое число этажей, которое разрешено обслуживать одним кроссом, не должно быть более трех — собственный этаж и два примыкающих к нему (смежных с ним).

Рисунок 13. Правила расположения горизонтальных кроссов и телекоммуникационных в здании

Рабочие места должны обслуживаться горизонтальным кроссом, расположенным в телекоммуникационной на том же или на смежном с ними этаже.

5.1.1.2. Число точек коммутации

В горизонтальной кабельной подсистеме на основе витой пары проводников (UTP/FTP/ScTP/SFTP) в модели постоянной линии допускается наличие не более трех точек коммутации (трех коннекторов), рисунки 14 и 15.

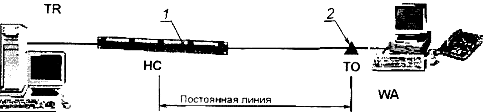

1 — коннектор второй единицы коммутационного оборудования в горизонтальном кроссе (HC);
2 — коннектор телекоммуникационной или многопользовательской розетки (TO или MuTOA)
Рисунок 14. Модель постоянной линии горизонтальной кабельной подсистемы с двумя точками коммутации

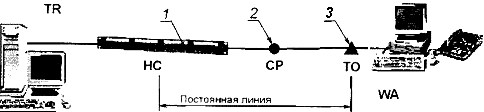

1 — коннектор второй единицы коммутационного оборудования в горизонтальном кроссе (HC);
2 — коннектор консолидационной точки (CP);
3 — коннектор телекоммуникационной или многопользовательской розетки (TO или MuTOA)
Рисунок 15. Модель постоянной линии горизонтальной кабельной подсистемы с тремя точками коммутации

В горизонтальной кабельной подсистеме на основе витой пары проводников (UTP/FTP/ScTP/SFTP) в модели канала (рисунки 16, 17 и 18) допускается наличие не более четырех точек коммутации (четырех коннекторов).

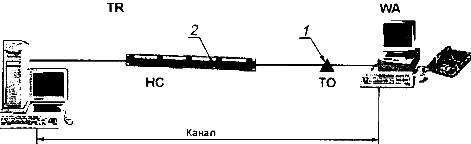

1 — коннектор телекоммуникационной или многопользовательской розетки (TO или MuTOA);
2 — коннектор коммутационного оборудования в горизонтальном кроссе (HC)
Рисунок 16. Модель канала горизонтальной кабельной подсистемы с двумя точками коммутации

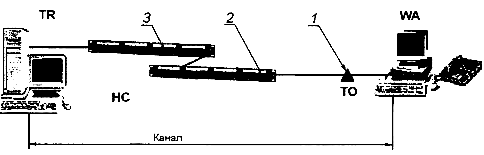

1 — коннектор телекоммуникационной или многопользовательской розетки (TO или MuTOA);
2 — коннектор первой единицы коммутационного оборудования в горизонтальном кроссе (HC);
3 — коннектор второй единицы коммутационного оборудования в горизонтальном кроссе (HC)

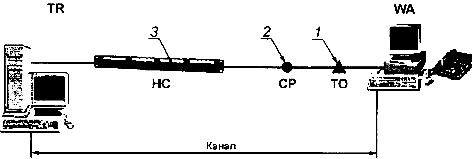

1 — коннектор телекоммуникационной или многопользовательской розетки (TO или MuTOA);
2 — коннектор консолидационной точки (CP);
3 — коннектор коммутационного оборудования в горизонтальном кроссе (HC)
Рисунок 17. Модели канала горизонтальной кабельной подсистемы с тремя точками коммутации

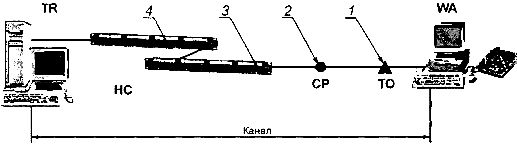

1 — коннектор телекоммуникационной или многопользовательской розетки (TO или MuTOA);
2 — коннектор консолидационной точки (CP);
3 — коннектор первой единицы коммутационного оборудования в горизонтальном кроссе (HC);
4 — коннектор второй единицы коммутационного оборудования в горизонтальном кроссе (HC)
Рисунок 18. Модель канала горизонтальной кабельной подсистемы с четырьмя точками коммутации

5.1.1.3. Горизонтальный кросс

В горизонтальном кроссе используются два метода подключения активного оборудования к горизонтальной кабельной подсистеме и один метод для пассивной коммутации между собой горизонтальной и магистральной подсистем:

Кросс-соединение

Кросс-соединение — метод коммутации, в котором для подключения активного оборудования к горизонтальной кабельной подсистеме или пассивной коммутации кабельных сегментов горизонтальной и магистральной подсистем используются две единицы коммутационного оборудования, соединяемые коммутационными шнурами.

В горизонтальном кроссе для подключения активного оборудования с многопортовыми коннекторами к горизонтальной кабельной подсистеме и для пассивной коммутации между собой кабельных сегментов горизонтальной и магистральной подсистем должен применяться метод кросс-соединения.

Под многопортовыми коннекторами подразумеваются коннекторы, имеющие более 8 контактов (4 пар), которые могут быть произвольным образом сгруппированы с присвоением различных адресов — "портов". Наиболее типовым и распространенным многопортовым коннектором является 25-парный 50-контактный коннектор TELCO.

При подключении активного оборудования с однопортовыми коннекторами к кабельной системе метод кросс-соединения обычно не используется, так как с помощью модульных аппаратных шнуров можно осуществлять коммутацию с такой же простотой и гибкостью, которую обеспечивает метод кросс- соединения, но при этом происходит экономия одной единицы коммутационного оборудования и одного шнура.

Межсоединение

Межсоединение — метод коммутации, в котором для подключения активного оборудования к горизонтальной кабельной подсистеме используется одна единица коммутационного оборудования, соединенная непосредственно с кабелем горизонтальной подсистемы.

В горизонтальном кроссе для подключения активного оборудования с однопортовыми коннекторами к горизонтальной кабельной подсистеме разрешено применение метода межсоединения.

Под однопортовыми коннекторами подразумеваются стандартные 8-позиционные 8-контактные модульные коннекторы (типа "RJ-45") и волоконно-оптические коннекторы, которые могут иметь только один адрес — "порт". При подключении активного оборудования с такими коннекторами к кабельной системе методом межсоединения и кросс-соединения обеспечивается в равной степени гибкая и эффективная схема перекоммутации. В случае межсоединения отпадает необходимость в использовании второй единицы коммутационного оборудования и дополнительного коммутационного шнура в кроссе.

В горизонтальном кроссе запрещено применение метода межсоединения для пассивной коммутации между собой кабельных сегментов горизонтальной и магистральной подсистем, за исключением случаев использования топологии COA.

При пассивной коммутации между собой кабельных сегментов горизонтальной и магистральной подсистем методом межсоединения возникают неразрешимые проблемы при необходимости изменения конфигурации подключения сегментов к различным коммутационным полям.

Универсальные правила коммутации

На рисунках 19, 20, 21 и 22 приведены различные способы построений горизонтального кросса в зависимости от типов и видов используемого активного оборудования и соответствующих им видов коммутации.

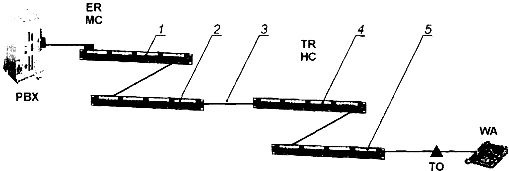

1 — аппаратный шнур с TELCO-коннекторами в MC; 2 — коммутационный модульный шнур в MC; 3 — магистральная кабельная подсистема; 4 — коммутационный модульный шнур в HC; 5 — горизонтальная кабельная подсистема

П р и м е ч а н и е . В настоящем примере показано подключение с помощью метода кросс-соединения в главном кроссе активного оборудования с многопортовыми коннекторами (TELCO) (учрежденческая АТС) и пассивная коммутация магистральной и горизонтальной кабельных подсистем в горизонтальном кроссе.

1 — аппаратный шнур с TELCO-коннекторами в MC;
2 — коммутационный модульный шнур в HC;
3 — коммутационный шнур к активному оборудованию в HC;
4 — коммутационный модульный шнур в HC;
5 — горизонтальная кабельная подсистема
Рисунок 19. Пример коммутации на основе метода кросс-соединения

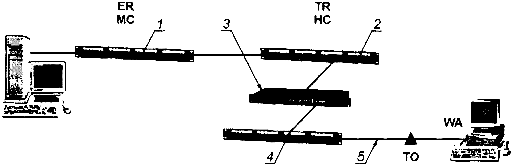

П р и м е ч а н и е . В настоящем примере показано подключение с помощью метода межсоединения активного оборудования с однопортовыми модульными коннекторами — подключение серверного оборудования в главном кроссе к магистральной кабельной подсистеме и сетевого оборудования в горизонтальном кроссе к магистральной и горизонтальной кабельным подсистемам.

1 — аппаратный волоконно-оптический шнур в MC;
2 — магистральная волоконно-оптическая кабельная подсистема;
3 — аппаратный волоконно-оптический шнур в HC;
4 — аппаратный шнур с TELCO-коннекторами в HC;
5 — коммутационный модульный шнур в HC;
6 — горизонтальная кабельная подсистема
Рисунок 20. Пример коммутации на основе метода межсоединения

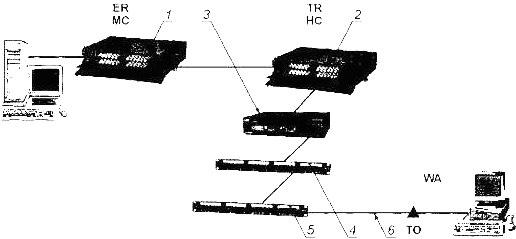

П р и м е ч а н и е . В настоящем примере показано подключение в горизонтальном кроссе активного сетевого оборудования с однопортовыми волоконно-оптическими коннекторами (uplink) к магистральной подсистеме с помощью метода межсоединения и того же оборудования с многопортовыми TELCO-коннекторами (downlink) к горизонтальной кабельной подсистеме с помощью метода кросс-соединения. В этом случае горизонтальный кросс строится на основе одного кросс- и одного межсоединения (3 единицы коммутационного оборудования). В главном кроссе серверное оборудование с волоконно-оптическим интерфейсом подключено методом межсоединения к магистральной кабельной подсистеме.

1 — аппаратный шнур с TELCO-коннекторами в MC;
2 — коммутационный модульный шнур в MC;
3 — магистральная кабельная подсистема;
4 — коммутационный модульный шнур в HC;
5 — аппаратный шнур с TELCO-коннекторами в HC;
6 — аппаратный шнур с TELCO-коннекторами в HC;
7 — коммутационный модульный шнур в HC;
8 — горизонтальная кабельная подсистема
Рисунок 21. Пример коммутации на основе комбинирования методов кросс- и межсоединения

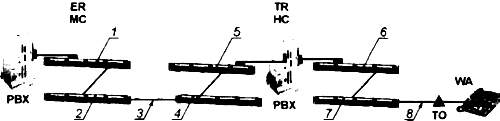

П р и м е ч а н и е . В настоящем примере показано подключение в горизонтальном кроссе активного оборудования (вынос учрежденческой АТС) с многопортовыми коннекторами (TELCO) к магистральной и горизонтальной кабельным подсистемам с помощью метода кросс-соединения. В этом случае горизонтальный кросс строится на основе двух кросс-соединений (4 единицы коммутационного оборудования). Основной процессор УПАТС подключен в главном кроссе к магистральной кабельной подсистеме с помощью метода кросс-соединения.

Рисунок 22. Пример коммутации на основе двойного кросс-соединения

5.1.1.4. Специализированные устройства

Некоторые сетевые технологии и приложения требуют использования специализированных устройств, например, предназначенных для согласования импедансов, разветвления 4-парных кабелей на две или четыре отдельные физические линии, кроссоверных шнуров, предназначенных для правильного позиционирования передатчика и приемника относительно друг друга в линии связи, и т.п.

Специализированные устройства, предназначенные для поддержки работы конкретных приложений, не должны использоваться как часть горизонтальной кабельной подсистемы и, в случае необходимости применения, должны устанавливаться снаружи от телекоммуникационной розетки и горизонтального кросса.

Монтаж подобных специализированных устройств за пределами горизонтальной кабельной подсистемы сохраняет ее универсальность и независимость от конкретных приложений.

5.1.1.5. Шунтированные отводы

В горизонтальной кабельной подсистеме запрещено использование шунтированных отводов на основе витой пары проводников.

Использование шунтированных отводов в СКС не допускается по двум причинам:

— нарушение универсальности кабельной системы, так как на кабельных линиях, содержащих шунтированные отводы, может работать крайне ограниченное число телекоммуникационных приложений;

— появление в линии дополнительного коннектора (точки коммутации), которое может привести к ухудшению ее рабочих характеристик передачи.

5.1.1.6. Муфты

В горизонтальной кабельной подсистеме для сращивания кабельных сегментов на основе витой пары проводников использование муфт не допускается.

При сращивании распределительного волоконно-оптического кабеля с односторонними коммутационными шнурами для подключения к коммутационному оборудованию в горизонтальном кроссе и к телекоммуникационной розетке допускается использование волоконно-оптических муфт, общее число которых должно быть не более двух.

Допускается сращивание волоконно-оптических кабелей, поскольку отрицательное влияние оптических муфт на рабочие характеристики передачи волоконно-оптических линий незначительно, а технологически применение муфт в телекоммуникационной и на рабочем месте для осуществления перехода с тонкобуферных волокон (250 — 900 мкм) на односторонние коммутационные шнуры с помощью сварки или механического соединения в значительной степени упрощает монтаж и обслуживание системы.

Не допускается использование разветвителей и смесителей в волоконно-оптических кабельных сегментах горизонтальной кабельной подсистемы.
