3. Кабельная система

3.1. Функциональные элементы структурированной кабельной системы

Описываемая в настоящем стандарте структурированная кабельная система состоит из следующих функциональных элементов:

— главного кросса (MC);

— кабеля магистральной подсистемы первого уровня;

— промежуточного кросса (IC);

— кабеля магистральной подсистемы второго уровня;

— горизонтального кросса (HC);

— кабеля горизонтальной подсистемы;

— консолидационной точки (CP);

— многопользовательской телекоммуникационной розетки (MuTOA или MuTO);

— телекоммуникационной розетки (TO).

Перечисленные выше функциональные элементы объединяются в группы, формирующие подсистемы.

3.2. Структура структурированных кабельных систем

В настоящем разделе определены способы соединения функциональных элементов СКС в:

— горизонтальную подсистему;

— магистральную подсистему;

— рабочее место;

— телекоммуникационную;

— аппаратную;

— городской ввод;

— администрирование.

Схематичные модели различных функциональных элементов, входящих в состав СКС, взаимоотношения и взаимодействие между ними при создании законченной системы показаны на рисунках 1 и 2. В структуру СКС входят подсистемы и дополнительные элементы.

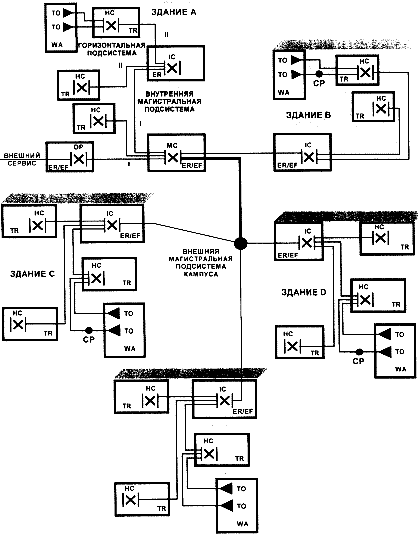

Рисунок 1. Пример топологического расположения элементов и подсистем СКС в среде кампуса


Условные обозначения к рисункам 1 и 2:
MC — главный кросс; IC — промежуточный кросс; HC — горизонтальный кросс; TO — телекоммуникационная розетка;
TR — телекоммуникационная; ER — аппаратная; EF — городской ввод; WA — рабочее место;
CP — консолидационная точка; DP — демаркационная точка; |х| — кросс;
I — магистральная подсистема первого уровня; II — магистральная подсистема второго уровня

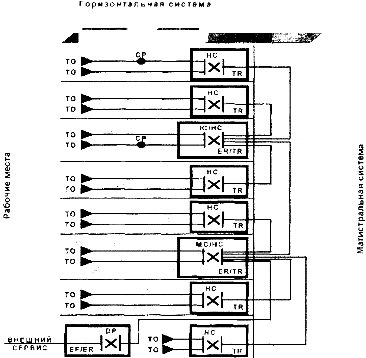

Рисунок 2. Пример топологического расположения элементов и подсистем СКС в здании
