Типы деталей и конструкция

Типы используемых микросхем приведены в табл. 3. Вместо микросхем серии К561 возможно использование микросхем серии К1561. Можно попытаться применить некоторые микросхемы серии К176 и зарубежные аналоги.

Сдвоенные операционные усилители (ОУ) серии К157 можно заменить любыми сходными по параметрам одиночными ОУ общего назначения (с соответствующими изменениями в цоколевке и цепях коррекции), хотя применение сдвоенных ОУ удобнее (возрастает плотность монтажа).

Операционный усилитель синхронного детектора D6, как уже указывалось выше, по своим параметрам должен приближаться к прецизионным ОУ. Кроме типа, указанного в таблице, подойдут К140УД14, 140УД14. Возможно применение ОУ К140УД12, 140УД12, КР140УД1208 в соответствующей схеме включения.

Таблица 3. Типы используемых микросхем

Обозначение по рис. 5 и 6	Тип	Функциональное назначение
D1 D2 D3, D5, D7, D8 D4, D11 D6 D9 D10	К561ЛА7 К561ТМ2 К157УД2 К561КП1 КР140УД1408 К561ИЕ10 К561ИЕ9	4 элементата 2И-НЕ 2 D-триггера Сдвоенный ОУ 2 коммутатора 4 на 1 Точный ОУ 2 двоичных счетчика Счетчик-дешифратор

К применяемым в схеме металлоискателя резисторам не предъявляется особых требований. Они лишь должны иметь прочную конструкцию и быть удобны для монтажа. Номинал рассеиваемой мощности 0,125...0,25 Вт.

Потенциометр компенсации R6 желателен многооборотный типа СП5-44 или с нониусной подстройкой типа СП5-35. Можно обойтись и обычными потенциометрами любых типов. В этом случае желательно их использовать два. Один - для грубой подстройки, номиналом 10 кОм, включенный в соответствии со схемой. Другой - для точной подстройки, включенный по схеме реостата в разрыв одного из крайних выводов первого потенциометра, номиналом 0,5...1 кОм.

Конденсаторы С15, С17 - электролитические. Рекомендуемые типы - К50-29, К50-35, К53-1, К53-4 и другие малогабаритные. Остальные конденсаторы, за исключением конденсаторов колебательных контуров приемной и излучающей катушек, - керамические типа К10-7 (до номинапа 68 нФ) и металлопленочные типа К73-17 (номиналы выше 68 нФ). Конденсаторы контуров - С2 и С5 - особые. К ним предъявляются высокие требования по точности и термостабильности. Каждый конденсатор состоит из нескольких (5...10 шт.) конденсаторов, включенных в параллель. Настройка контуров в резонанс осуществляется подбором количества конденсаторов и их номинала. Рекомендуемый тип конденсаторов К10-43. Их группа по термостабильности - МПО (т.е. приблизительно нулевой ТКЕ). Возможно применение прецизионных конденсаторов и других типов, например К71-7. В конце концов, можно попытаться использовать старинные термостабильные слюдяные конденсаторы с серебряными обкладками типа КСО или полистирольные конденсаторы.

Диоды VD1-VD10 типа КД521, КД522 или аналогичные кремниевые маломощные.

Микроамперметр - любого типа, рассчитанный на ток 100 мкА с нулем посередине шкалы. Удобны малогабаритные микроамперметры, например, типа М4247.

Кварцевый резонатор Q - любой малогабаритный часовой кварц (аналогичные кварцевые резонаторы используются в портативных электронных играх).

Выключатель питания - любого типа малогабаритный. Батареи питания - типа 3R12 (по международному обозначению) и "квадратные" (по нашему).

Пьезоизлучатель Y1 - может быть типа ЗП1-ЗП18. Хорошие результаты получаются при использовании пье-зоизлучателей импортных телефонов (идут в огромных количествах "в отвал" при изготовлении телефонов с определителем номера).

Конструкция прибора может быть достаточно произвольной. При ее разработке желательно учесть рекомендации, изложенные ниже, а также в параграфах, посвященных датчикам и конструкции корпусов.

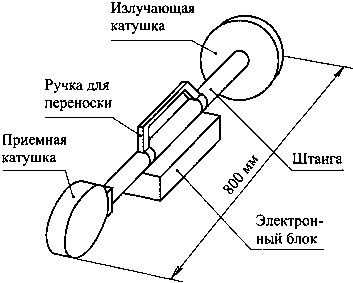

Рис. 7. Общий вид металлоискателя, выполненного по принципу "передача-прием"

Внешний вид прибора показан на рис. 7. По своему типу датчик предлагаемого металлоискателя относится к датчикам с перпендикулярными осями. Катушки датчика склеены из стеклотекстолита эпоксидным клеем. Этим же клеем залиты обмотки катушек вместе с арматурой их электрических экранов. Штанга металлоискателя изготовлена из трубы из алюминиевого сплава (АМГЗМ, АМГ6М или Д16Т) диаметром 48 мм и с толщиной стенки 2...3 мм. Катушки приклеены к штанге эпоксидным клеем: соосная (излучающая) - с помощью переходной усиливающей втулки; перпендикулярная к оси штанги (приемная) - с помощью подходящей формы переходника.

Указанные вспомогательные детали выполнены также из стеклотекстолита. Корпус электронного блока изготовлен из фольгированного стеклотекстолита путем пайки. Соединения катушек датчика с электронным блоком выполнены экранированным проводом с внешней изоляцией и проложены внутри штанги. Экраны этого провода подключены только к шине общего провода на плате электронной части прибора, куда также подключаются экран корпуса в виде фольги и штанга. Снаружи прибор покрашен нитроэмалью.

Печатная плата электронной части металлоискателя может быть изготовлена любым из традиционных способов, удобно также использовать готовые макетные печатные платы под DIP корпуса микросхем (шаг 2,5 мм).

Налаживание прибора

Налаживать прибор рекомендуется в следующей последовательности.

1. Проверить правильность монтажа по принципиальной схеме. Убедиться в отсутствии коротких замыканий между соседними проводниками печатной платы, соседними ножками микросхем и т.п.

2. Подключить батареи или двуполярный источник питания, строго соблюдая полярность. Включить прибор и измерить потребляемый ток. Он должен составлять около 20 мА по каждой шине питания. Резкое отклонение измеренных значений от указанной величины свидетельствует о неправильности монтажа или неисправности микросхем.

3. Убедиться в наличии на выходе генератора чистого меандра с частотой около 32 кГц.

4. Убедиться в наличии на выходах триггеров D2 меандра с частотой около 8 кГц.

5. Подбором конденсатора С2 настроить выходной контур L1C2 в резонанс. В простейшем случае - по максимуму амплитуды напряжения на нем (около 10 В), а более точно - по нулевому фазовому сдвигу напряжения контура относительно меандра на выходе 12 триггера D2.

6. Убедиться в работоспособности приемного усилителя. Настроить его входной колебательный контур L2C5 в резонанс. В качестве входного сигнала вполне достаточно паразитного сигнала, проникающего из излучающей катушки. Настройка в резонанс, как и для выходного контура, осуществляется подпайкой или удалением необходимого количества конденсаторов подходящих номиналов.

7. Убедиться в возможности компенсации паразитного сигнала потенциометром R6. Для этого сначала осциллографом контролируют выход ОУ D5.2. При вращении оси потенциометра R6 амплитуда сигнала с частотой 8 кГц на выходе ОУ D5.2 должна меняться и в одном из средних положений движка R6 эта амплитуда будет минимальна. Далее следует проконтролировать выход синхронного детектора - выход ОУ D6. При вращении оси потенциометра R6 уровень постоянного сигнала на выходе ОУ D6 должен меняться от максимального значения +3,5 В до минимального -3,5 В или наоборот. Переход этот достаточно резкий и, чтобы его "поймать", как раз и удобно воспользоваться точной подстройкой, упомянутой выше. Настройка заключается в установлении с помощью потенциометра R6 напряжения на выходе ОУ D6, равного нулю.

Внимание!

Настройку потенциометром R6 необходимо проводить при отсутствии вблизи катушек датчика металлоискателя крупных металлических предметов, включая измерительные приборы! В противном случае, при перемещении этих предметов или при перемещении датчика относительно них прибор расстроится, а при наличии крупных металлических предметов вблизи датчика установить выходное напряжение синхронного детектора в ноль не удастся. О компенсации см. также в параграфе, посвященном возможным модификациям.

8. Убедиться в работе нелинейного усилителя. Простейший способ - визуально. Микроамперметр должен реагировать на процесс настройки, производимой потенциометром R6. При некотором положении движка R6 стрелка микроамперметра должна установиться в ноль. Чем дальше стрелка микроамперметра находится от нуля, тем слабее должен реагировать микроамперметр на вращение движка R6.

Может так оказаться, что неблагоприятная электромагнитная обстановка затруднит наладку прибора. В этом случае стрелка микроам-? перметра будет совершать хаотические или пе-I риодические колебания при приближении движка потенциометра R6 к тому положению, в котором должна иметь место компенсация сигнала. Описанное нежелательное явление объясняется наводками высших гармоник сети 50 Гц на приемную катушку. На значительном удалении от проводов с электричеством колебания стрелки при настройке должны отсутствовать.

9. Убедиться в работоспособности узлов, формирующих звуковой сигнал. Обратить внимание на наличие небольшой зоны нечувствительности по звуковому сигналу вблизи нуля по шкале микроамперметра.

При наличии неполадок и отклонений в поведении отдельных узлов схемы металлоискателя следует действовать по общепринятой методике:

- проверить отсутствие самовозбуждения ОУ;

- проверить режимы ОУ по постоянному току;

- сигналы и логические уровни входов/выходов цифровых микросхем, и т.д. и т.п.

Возможные модификации

Схема прибора достаточно проста и поэтому речь может идти только о дальнейших усовершенствованиях. К ним можно отнести:

1. Добавление дополнительного потенциометра компенсации R6*, включенного параллельно R6 по крайним выводам. Движок этого потенциометра подключается через конденсатор емкостью 510 пФ (необходимо уточнить экспериментально) к инвертирующему входу 5 ОУ D5.2. В такой конфигурации будет две степени свободы при компенсации паразитного сигнала (по синусу и косинусу), что может помочь настройке прибора при эксплуатации со значительными температурными перепадами датчика, при высокой минерализации грунта и т.д.

2. Добавление дополнительного канала визуальной индикации, содержащего синхронный детектор, нелинейный усилитель и микроамперметр. Опорный сигнал синхронного детектора дополнительного канала берется со сдвигом на четверть периода относительно опорного сигнала основного канала (с любого выхода другого триггера кольцевого счетчика). Обладая некоторым опытом поиска, можно по показаниям двух стрелочных приборов научиться оценивать характер обнаруженного объекта, т.е. работать не хуже электронного дискриминатора.

3. Добавление защитных диодов, включенных в обратной полярности параллельно источникам питания. При ошибке в полярности включения батарей в этом случае гарантируется, что схема металлоискателя не пострадает (хотя, если вовремя не среагировать, полностью разрядится неправильно включенная батарея). Включать диоды последовательно с шинами питания не рекомендуется, так как в этом случае на них пропадет впустую 0,3...0,6 В драгоценного напряжения источников питания. Тип защитных диодов - КД243, КД247, КД226 и т.п.
