Металлоискатель на микросхеме

Подобное устройство уже было описано в статье И. Нечаева под аналогичным названием в "Радио", 1987, N9 1, с. 49. В отличие от него, в предлагаемом варианте всего одна катушка индуктивности и несколько иное построение схемы, позволившее обойтись еще и без конденсатора переменной емкости.

Рис.1

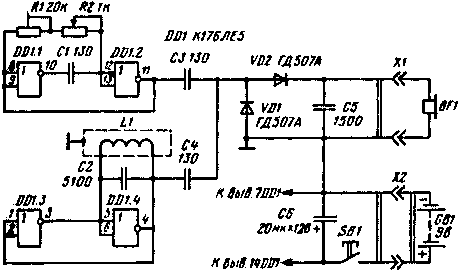

Схеме металлоискателя приведена на рис. 1. Как и в упомянутой конструкции, в нем два генератора: один выполнен на элементах DD1.1 и DD1.2, а второй - на элементах DD1.3 и DD1.4. Частота первого генератора (перестраиваемого) зависит от емкости конденсатора С1 и суммарного сопротивления резисторов R1, R2. Подстроечным резистором R1 устанавливают рабочий диапазон генератора, а переменным резистором R2 плавно изменяют частоту генератора в этом диапазоне. Частота второго генератора зависит от емкости конденсатора С2 и индуктивности поисковой катушки L1.

Сигналы обоих генераторов поступают через развязывающие конденсаторы СЗ и С4 на детектор, выполненный на диодах VD1, VD2 по схеме удвоения напряжения. Нагрузкой детектора являются головные телефоны BF1 - на них выделяется разностный сигнал в виде низкочастотной составляющей, преобразуемой затем телефонами в звук. Конденсатор С5 шунтирует нагрузку по высшим частотам, иначе говоря, замыкает на общий провод сигналы обоих генераторов.

Когда поисковая катушка приближается к металлическому предмету, частота второго генератора изменяется. В результате изменяется тональность звука в головных телефонах. По этому признаку обнаруживают металлические предметы в зоне поиска, например, подслоем грунта, снега. Немалую помощь окажет металлоискатель при определении места прокладки арматуры и скрытой проводки во время строительных работ в доме.

Кроме указанной на схеме, в металлоискателе можно применить микросхему К176ЛА7, К176ПУ1 К176ЛУ2 (две последние микросхемы - так называемые преобразователи уровня), К561ЛА7, К174ЛА7. К561ЛН2. Подстроечный резистор R1 - СП5-2 переменный R2 - СПО-0,5. но подойдут и другие малогабаритные резисторы. Оксидный конденсатор - К50-12 или другой малогабаритный на номинальное напряжение не менее 10 В, остальные конденсаторы могут быть, например, КМ 6

Катушка L1 размещается в кольце диаметром 200 мм из алюминиевой или медной трубки с внутренним диаметром 8 мм. Концы трубки должны отстоять друг or друга но некотором расстоянии, чтобы не получился короткозамкнутыйтый виток. Для намотки катушки используют провод ПЭЛШО (в эмалевой и шелковой изоляциях) диаметром 0,5 мм, стараясь протянуть внутри трубки возможно большее число витков. Эта операция мотет показаться трудоемкой, поэтому можно воспользоваться методикой, описанной в вышеупомянутой статье,- уложить сначала внутри трубки отрезки проводе, а затем согнуть трубку в кольцо и соединить отрезки последовательно для получения многовитковой катушки. Выводы катушки в дальнейшем подключают к печатной плате, а трубку соединяют с общим проводом.

Головные телефоны BF1 - ТА-4 ТОН-1 или другие, с возможно большим сопротивлением Источник питания - батарея "Крона" или другой, напряжением около 9 В.

Рис.2


Рис.3


Рис.4

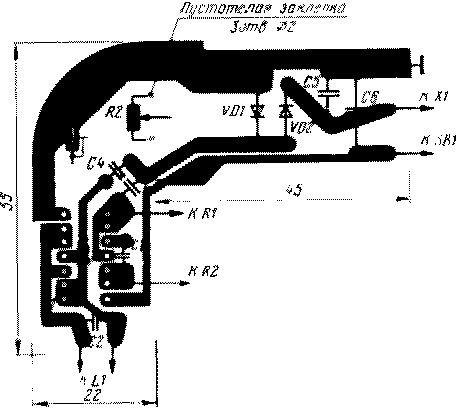

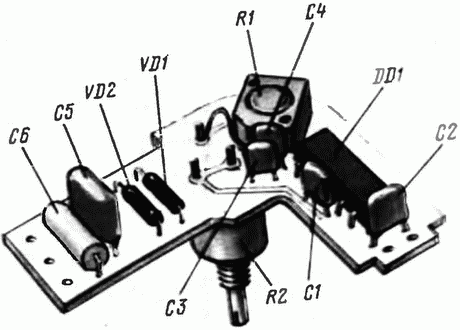

Большая часть деталей металлоискателя смонтирована на фигурной печатной плате (рис. 2 и 3) из одностороннего фольгированного стеклотекстолита. Выводы резисторов R1 и R2 соединяют с соответствующими цепями устройства либо с помощью отпровода либо печатными проводниками, если монтаж ведется на двустороннем фольгировеи ном материале. Плату размещают внутри Г-образно о кожуха разъема ШР (рис 4) и крепят к одной из его половин с помощью гайки, навинчиваемой снаружи на переменный резистор R2. Для доступа к винту регулировки подстро-ечного резистора R в кожухе пропиливают отверстие.

Источник питания размещают внутри ручки-футляра которая может быть как пластмассовая, так и металлическая (скажем, футляр от круглого карманного фонаря). Сверху на ручке-футляре крепят кнопку включения питания SB1 а на дне - розетку X1 для подключения головных телефонов.

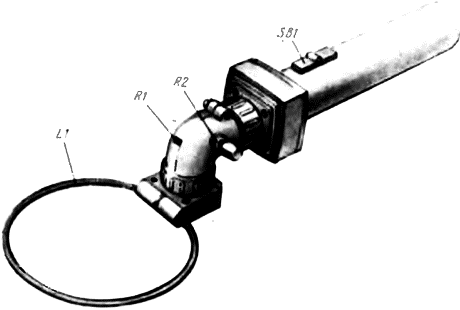

Кольцо с катушкой крепят в переходнике из изоляционного материала, а уже переходник прикрепляют к кожуху. В итоге получается компактная конструкция, удобная в работе.

Налаживание металлоискателя сводится к подбору частоты первого генератора. Предварительно движки подстроечного и переменного резисторов ставят примерно в среднее положение и временно замыкают контакты кнопки SB1. Перемещением движка резистора R1 добиваются наиболее низкого тона в головных телефонах. Если звука нет, следует подобрать конденсатор 2. Работа облегчится, если воспользуетесь осциллографом. Его входной щуп подключают сначала к выводу 11 микросхемы и измеряют частоту первого генератора, а затем касаются щупом вывода 4 микросхемы и измеряют частоту второго генератора. Сравнение результатов измерений позволит быстро определить, какой конденсатор С2 (меньшей или большей емкости) нужно установить в генератор.

При появлении помех или сбоев в работе прибора из-за взаимного влияния генераторов можно рекомендовать впаять конденсатор емкостью 0,01...0,1 мкФ между выводами 7 и 14 микросхемы.

Методика работы с прибором та же, что и с металлоискателем И. Нечаева.

В. ЯВОРСКИЙ г. Киев
