Простой металлоискатель

Нередки случаи, когда мри монтажных работах, например, при сверлении отверстий и стене повреждается скрытая электропроводка или водопроводные трубы. Избежать этого можно, если предварительно установить местонахождение в стене проводки или трубы с помощью простого металлоискателя, описание которого приведено ниже.

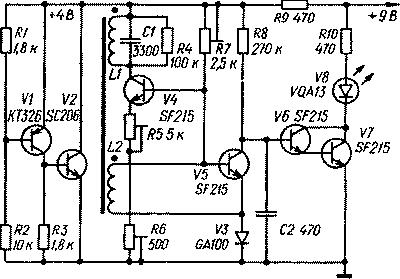

Простой металлоискатель, принципиальная электрическая схема

Металлоискатель состоит из параллельного стабилизатора напряжения на транзисторах V1, VЗ, генератора высокой (около 100 кГц) частоты на транзисторе V4, детектора ВЧ колебании (V5) и усилителя постоянного тока (V6, V7) с индикатором на светодиоде V8.

Высокочастотное напряжение с катушки связи L2 выпрямляется эмиттерным переходом транзистора V5. Этот транзистор будет открыт, а транзисторы V6, V7 будут закрыты. Светодиод V8. естественно не светится. Если теперь приблизить какой-либо металлический предмет к. катушке L1. то колебания генератора сорвутся, транзистор V5 закроется, V6, V7 - откроются, а светодиод начнёт излучать.

Катушки L1, L2 наматывают виток к витку на круглом ферритовом стержне от магнитных антенн транзисторных радиоприемников. Они содержат соответственно 120 н 45 витков провода ПЭВ-2 диаметром 0.3 мм, Чем длиннее стержень, тем выше чувствительность металлоискателя. При налаживании прибора подстройкой резисторов R5, R7 движок резистора R6 в среднем положении) устанавливают режим работы генератора гак. чтобы он был на грани возбуждения (светодиод еще светится). Далее резистором R6 добиваются погасания светодиода. Если теперь приблизить ферритовый стержень к металлическому предмету, то светодиод вспыхнет снова Эту операцию следует повторить несколько раз. стремясь найти такие положения движков подстроенных резисторов R4 и R7. при которых достигается максимальная чувствительность прибора Изготовленный образен металлоискателя обладал следующей чувствительностью: крупные металлические предметы (батареи центрального отопления) - 200 мм, мелкие металлические предметы (ножницы) - 50 мм. силовой кабель (медный)- 40 мм, маленькая отвертка - 30 мм, маленький гвоздь, вбитый в стену,- 20 мм. телефонный провод (медный) - 10 мм.

"Funkamaleur" (ГДР), 1980, № I

Примечание редакции. В металлоискателе можно использовать практически любые кремниевые маломощные транзисторы с h21э не менее 100, германиевые диоды серий Д2, Д9 (VЗ) и светодиоды серии АЛ 102 (V8). Металлоискатель можно значительно упростить, если вместо параллельного стабилизатора напряжения (V1 V2 R1 R2 R3) использовать один стабилитрон КС139А

В книге Адаменко М.В. "Металлоискатели" М.2006 (Скачать) к описанию этой схемы добавлено:

Необходимо отметить, что параметры образца, изготовленного по приведенной схеме, были меньше указанных примерно на 25-30 %.
