Увеличенные схемы к прибору для проверки телефонных аппаратов

Р. ЕРШОВ, пос. Краснолесный Воронежской обл.

Если работоспособность телефонного аппарата вызывает сомнения, можно, конечно, "покопаться" в нем, не отключая от абонентской линии и пользуясь для проверки узлов аппарата сигналами, подаваемыми АТС. Но при этом возникает ряд проблем. Многие современные АТС блокируют линию, если в течение минуты после снятия трубки не начат набор номера, причем частое повторение такой ситуации может вызвать претензии со стороны технических служб станции. А с введением повременной оплаты разговоров занимать линию на длительное время для проверки и ремонта аппарата может оказаться весьма накладно. Предлагаемый прибор поможет найти и устранить неисправность телефонного аппарата, не подключая его к реальной линии.

Прибор имитирует сигналы, подаваемые АТС в абонентскую линию, за исключением тех, которые генерирует аппаратура определения номера абонента. Единственное существенное отличие - частота вызывного сигнала 50 Гц вместо стандартных 25 Гц, но, как показывает практика, для вызывных устройств подавляющего большинства телефонных аппаратов это никакого значения не имеет. Звук лишь становится более резким.

...

Вернуться к описанию схем проверки телефонных аппаратов

...



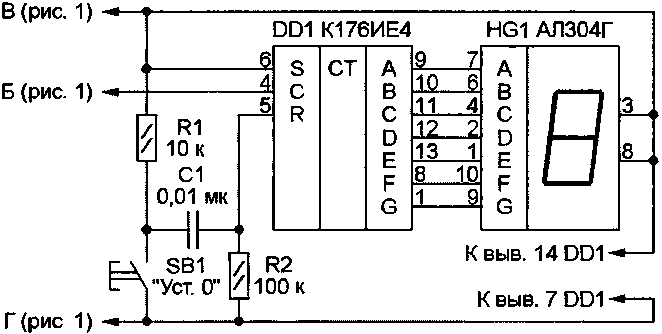

Рис.1

Вернуться к описанию схем проверки телефонных аппаратов

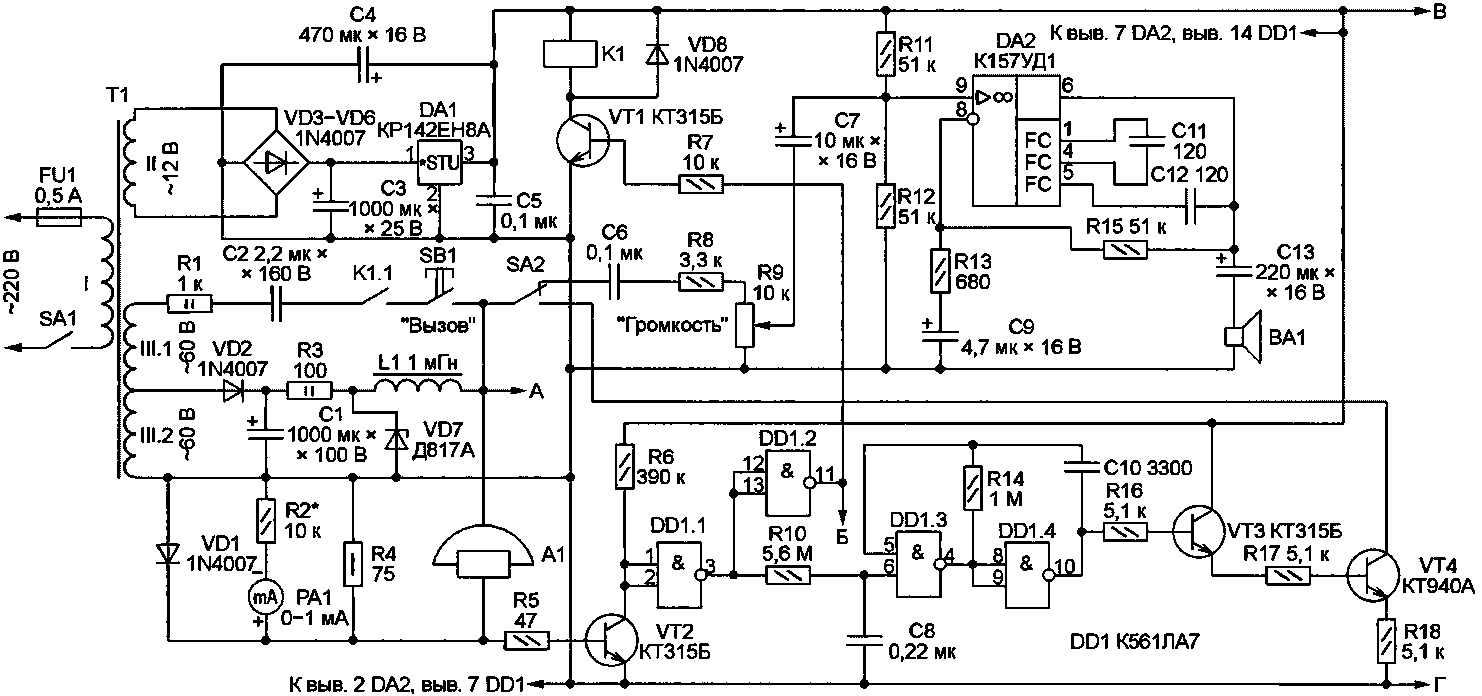

Рис.2

Вернуться к описанию схем проверки телефонных аппаратов

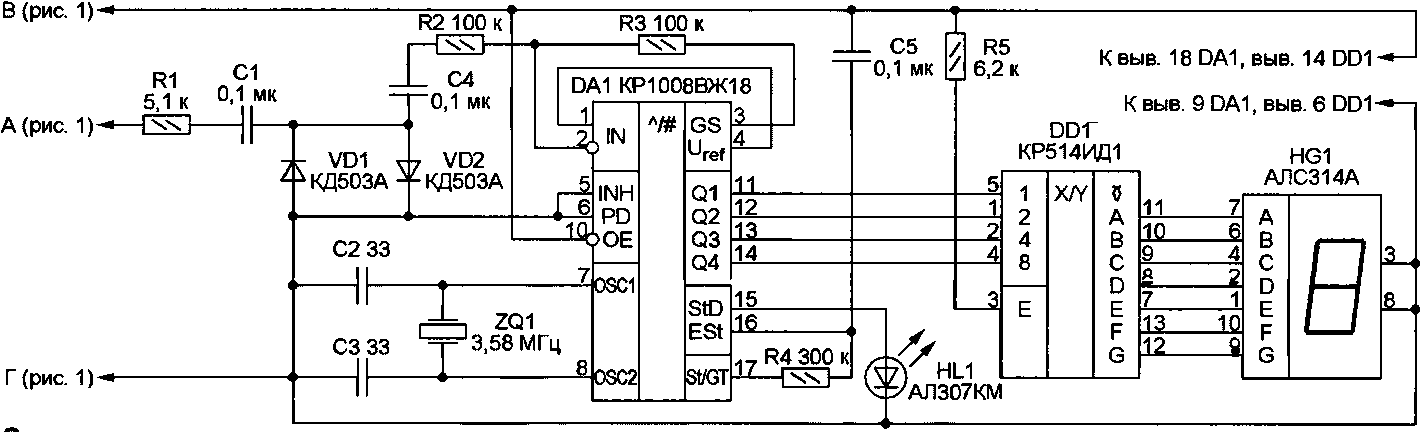

Рис.3

.
