Радио №5 1987г стр. 30-32
Модернизация кабелеискателя ИМПИ-2
Схемы и иллюстрации к статье "Модернизация кабелеискателя ИМПИ-2
...
...
...
...
...
...
...
...
... Вернуться к статье Модернизация кабелеискателя ИМПИ-2
Описываемый ниже прибор позволяет обнаруживать подземные коммуникации вблизи источников интенсивных помех, определять местонахождение кабельной трассы без отключения кабеля. Кроме того, в тех случаях, когда кабель под нагрузкой излучает электромагнитные волны, усовершенствованный прибор позволяет обнаружить его, используя только приемник кабелеискателя.
Серийный прибор ИМПИ-2 состоит из двух блоков: генератора и приемника с головными телефонами. Модернизации подверглись оба блока. Изменения, которые внесены в генератор и приемник, на схемах показаны утолщенными линиями.
...
...
...
...
...
...
...
... Вернуться к статье Модернизация кабелеискателя ИМПИ-2

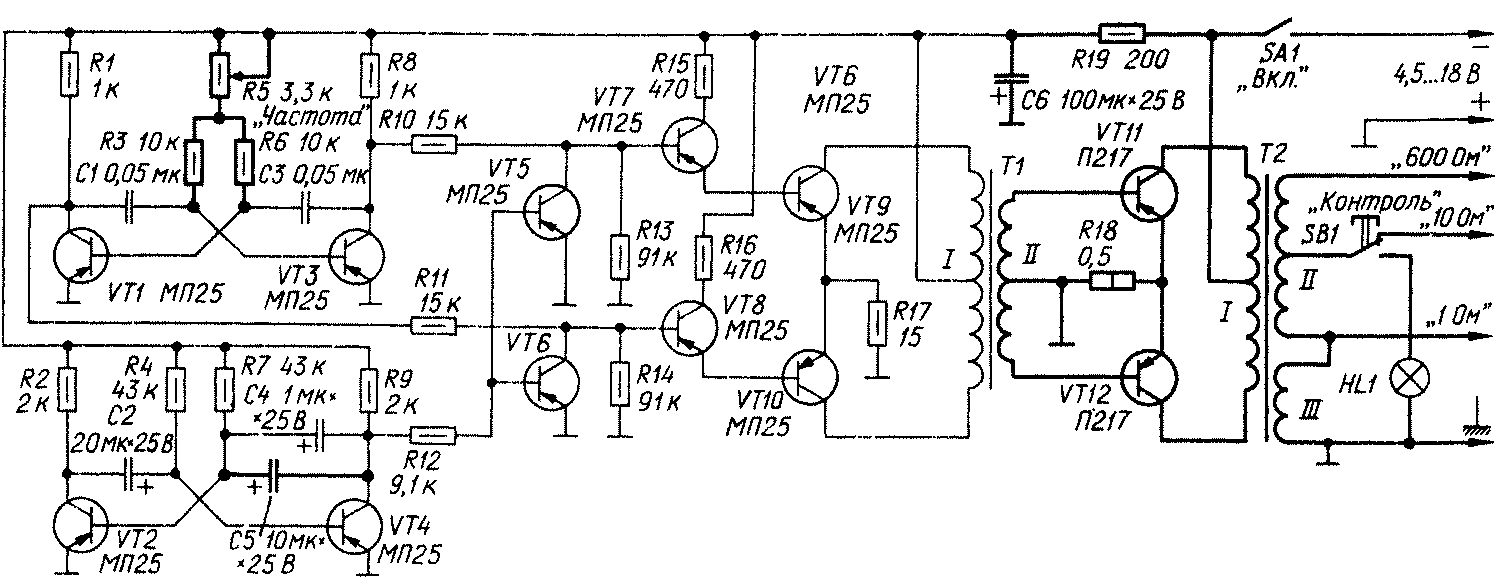

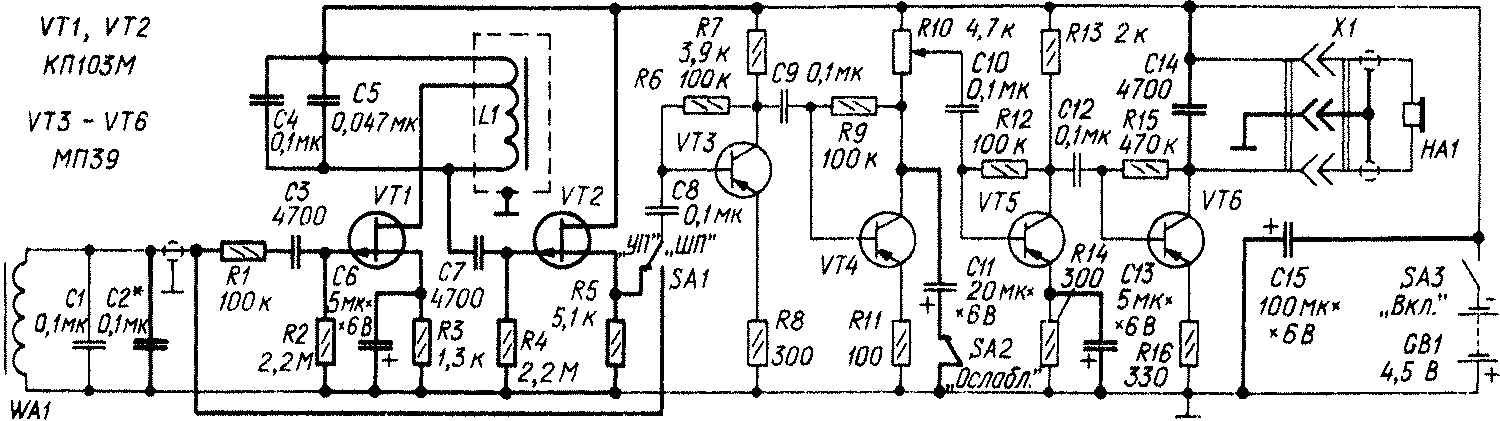

Чтобы иметь возможность уверенно принимать сигнал генератора в условиях интенсивных помех, в приемник введен узел, позволяющий резко сузить его полосу пропускания, а в генераторе предусмотрена возможность перестройки рабочей частоты. В генераторе в тональный мультивибратор, собранный на транзисторах VT1 и VТЗ, введен переменный резистор R5 (рис. 1).
... Вернуться к статье Модернизация кабелеискателя ИМПИ-2
Таким образом, на выходе генератора появляются пачки импульсов с частотой повторения около 2,5 Гц и с тональной частотой заполнения. Для лучшей различимости звукового сигнала в телефонах приемника на фоне помех в манипулирующий мультивибратор включен дополнительный конденсатор С5. В минусовой провод питания введена развязывающая цепь R19С6.
... Вернуться к статье Модернизация кабелеискателя ИМПИ-2
Генератор смонтирован в металлическом корпусе, в котором предусмотрен батарейный отсек на 12 элементов 373. На коротких трассах в целях экономии энергии можно использовать батарею из трех элементов.
... Вернуться к статье Модернизация кабелеискателя ИМПИ-2

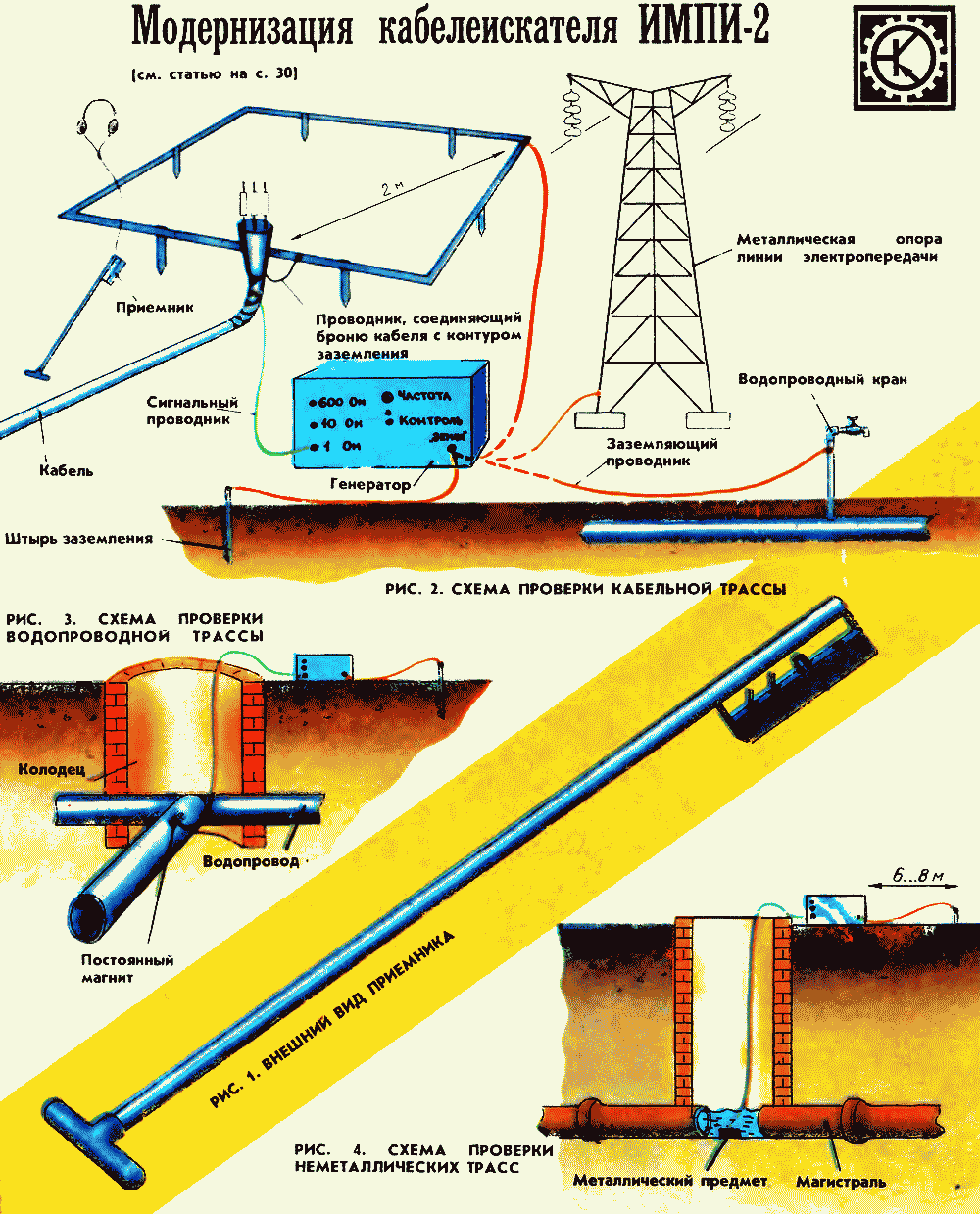

Если определяют местонахождение трассы водопровода, а в колодце соединено несколько труб (см. рис. 3 на вкладке), то сигнальный проводник подключают к той трубе, трассу которой необходимо определить, на расстоянии 30...50 см от стыка труб. Если трубы стальные, то удобнее всего подключать проводник с помощью постоянного магнита, предварительно зачистив место контакта. В остальном методика работы с прибором аналогична описанному выше. Кабелеискателем можно определять местонахождение канализационных магистралей, собранных из неметаллических труб. Для этого к концу сигнального проводника привязывают металлический предмет и опускают его в поток воды в колодце (см. рис. 4 на вкладке).
Когда требуется точно определить трассу кабеля, подходящего к электрической подстанции, имеющей контур заземления и радиальные соединения его с оборудованием подстанции, генератор подключают со стороны потребителя. В этом случае контур заземления и радиальные соединения не внесут осложнений в нахождение трассы. При определении трассы кабеля протяженностью свыше 1,5...2 км, эксплуатирующегося несколько десятков лет и имеющего поврежденную изоляцию на броне из-за длительной эксплуатации, возможно придется подключать генератор два раза - сначала с одного, а затем с другого конца кабеля.
