Металлоискатель МИ-2

В первой половине 70-х годов прошлого столетия в Советском Союзе был разработан и серийно выпускался металлоискатель МИ-2, который широко использовался в народном хозяйстве. Схема и конструкция этого прибора неоднократно дорабатывались и усовершенствовались. Один из известных вариантов металлодетектора МИ-2 можно рекомендовать начинающим радиолюбителям для повторения.

Принципиальная схема

Как и некоторые рассматривавшиеся ранее конструкции, металлодетектор МИ-2 представляет собой один из многочисленных вариантов прибора типа BFO (Beat Frequency Oscillator), то есть является устройством, в основу которого положен принцип анализа биений двух частот. При этом в данной конструкции оценка изменения частоты осуществляется на слух (рис. 2.12).

Основу схемы прибора составляют измерительный и опорный генераторы, емкостной каскад, эмиттерный повторитель, триггер Шмитта и головные телефоны.

Измерительный генератор выполнен на транзисторе Т1, включенном по схеме с общей базой. Рабочая частота этого генератора определяется параметрами колебательного контура, который состоит из поисковой катушки L1 и конденсаторов С3, С4. Напряжение обратной связи, необходимое для самовозбуждения, подается с коллектора транзистора Т1 в цепь эмиттера через емкостной делитель С3, С4. В результате на выходе измерительного генератора формируется синусоидальный сигнал с частотой 510 кГц.

Опорный генератор выполнен на транзисторе Т6 по схеме, аналогичной схеме измерительного генератора. Рабочая частота этого генератора определяется параметрами колебательного контура, который состоит из катушки L3 с латунным подстроечным сердечником и конденсаторов С12, С13 и С14.

Колебания с опорного и измерительного генераторов через конденсаторы С5 и С11 поступают на вход смесителя, который выполнен на транзисторе Т2. В коллекторную цепь транзистора Т2 включен контур, состоящий из катушки L2 и конденсатора C6, в котором выделяются колебания разностной частоты.

Поисковая катушка L1, входящая в состав колебательного контура измерительного генератора, является датчиком, реагирующим на появление в зоне действия прибора металлических предметов.

При приближении катушки L1 к такому предмету происходят изменение ее индуктивности и, как следствие, изменение частоты сигнала измерительного генератора. В результате частота сигнала на выходе смесительного каскада также изменится. Поскольку контур смесителя, выполненный на элементах L2 и C6, настроен на разностную частоту колебаний измерительного и опорного генераторов при отсутствии металлических предметов, изменение частоты сигнала приведет и к уменьшению амплитуды сигнала на выходе смесителя. Рабочая частота контура смесителя составляет 1 кГц.

Далее выделенный сигнал подается на эмиттерный повторитель, выполненный на транзисторе Т3 и служащий для согласования триггера Шмитта со смесителем.

Триггер Шмитта выполнен на транзисторах Т4, Т5 и представляет собой электронное реле, реагирующее на изменение амплитуды входного сигнала. Режимы работы транзисторов Т4 и Т5 выбраны таким образом, чтобы триггер срабатывал при напряжении сигнала на входе более 0,5 В. Формируемый акустический сигнал подается на головные телефоны BF1.

Питание металлоискателя осуществляется от источника В1 напряжением 9 В, при этом потребляемый ток не превышает 4-5 мА.

Принципиальная схема металлоискателя МИ-2

Рис. 2.12.
Принципиальная схема металлоискателя МИ-2
Вернуться к описанию




а)


б)


Рис. 2.13.
Печатная плата блока поиска металлоискателя МИ-2 (а) и расположение элементов на ней (б)

Детали блока индикации размещены на печатной плате размерами 150х75 мм, также выполненной из одностороннего фольгированного гетинакса или стеклотекстолита (рис. 2.14).

а)



б)


Рис. 2.14.

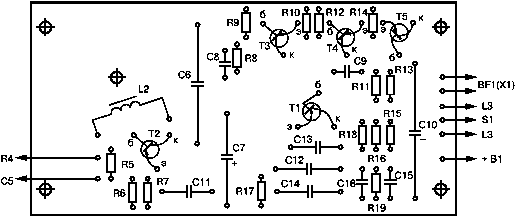

Печатная плата блока индикации металлоискателя МИ-2 (а) и расположение элементов на ней (б)
