Металлоискатель: схема, печатная плата, расположение деталей

Принципиальная схема

Основу прибора составляют измерительный и опорный генераторы, детектор ВЧ-колебаний, предварительный усилитель, первый усилитель-ограничитель, дифференцирующая цепь, второй усилитель-ограничитель и усилитель низкой частоты.

В качестве измерительного и опорного генераторов использованы два простых LC-генератора, выполненные на транзисторах Т1 и Т2. Эти транзисторы входят в состав микросхемы К159НТ1Г, которая представляет собой пару идентичных по параметрам транзисторов, размещенных в одном корпусе. Использование транзисторной сборки позволяет существенно повысить температурную стабильность частот генераторов.

...

Всё описание схемы на странице
Металлоискатель с повышенной чувствительностью

...

При приближении поисковой катушки L1 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты генератора. При этом, если вблизи катушки L1 находится предмет из черного металла (ферромагнетика), ее индуктивность увеличивается, что приводит к уменьшению частоты генератора. Цветной же металл уменьшает индуктивность катушки L1, а рабочая частота генератора возрастает.

ВЧ-сигнал, сформированный в результате смешивания сигналов измерительного и опорного генераторов, выделяется на нагрузочном резисторе R5. При этом амплитуда сигнала изменяется с частотой биений, которая равна разности частот ВЧ-сигналов.

Низкочастотная огибающая ВЧ-сигнала детектируется специальным детектором, выполненным на диодах D2 и D3 по схеме удвоения напряжения. При этом конденсатор С11 обеспечивает фильтрацию высокочастотной составляющей сигнала.

С нагрузки детектора, в роли которой выступает резистор R6, низкочастотный сигнал биений через конденсатор С12 подается на предварительный усилитель, выполненный на транзисторе T3.

С коллектора транзистора T3 усиленный сигнал через конденсатор С13 поступает на первый усилитель-ограничитель, выполненный на транзисторе T4 и обеспечивающий формирование прямоугольных импульсов. С помощью делителя, составленного резисторами R11 и R12, на базу транзистора T4 подается такое напряжение смещения, при котором транзистор находится на пороге открывания.

Поступающий на базу транзистора T4 синусоидальный сигнал ограничивается с двух сторон. В результате на нагрузке каскада, роль которой исполняет резистор R13, формируются прямоугольные импульсы, которые далее дифференцируются цепью C14, R14, R15 и преобразуются в остроконечные пики. При этом на месте фронта каждого импульса формируется пик положительной полярности, а на месте спада - пик отрицательной полярности. Следует отметить, что длительность этих пиков не зависит от частоты следования прямоугольных импульсов и их длительности.

...

Всё описание схемы на странице
Металлоискатель с повышенной чувствительностью

Примененный в данной конструкции способ формирования импульсного сигнала из синусоидального позволяет снизить потребляемую усилителем мощность, особенно в выходном каскаде, поскольку в паузах между импульсами транзисторы T5, Т6 и T7 закрыты.

Питание металлодетектора осуществляется от источника В1 напряжением 4,5 В, при этом потребляемый ток не превышает 2 мА.

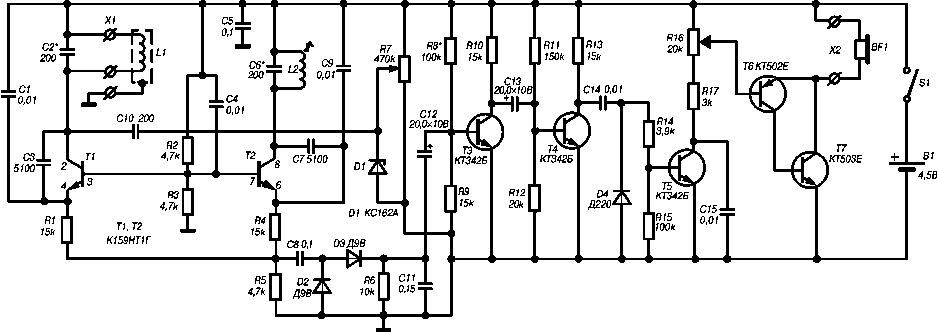

Принципиальная схема металлоискателя с повышенной чувствительностью

Рис. 2.10.
Принципиальная схема металлоискателя с повышенной чувствительностью

Вернуться на Металлоискатель с повышенной чувствительностью

Детали и конструкция

К используемым деталям при сборке металлоискателя с повышенной чувствительностью не предъявляются какие-либо особые требования. Единственное ограничение связано с габаритными размерами, поскольку большая часть деталей данного прибора смонтирована на печатной плате размерами 70х110 мм, выполненной из одностороннего фольгированного гети-накса или стеклотекстолита. Печатная плата рассчитана на использование постоянных резисторов МЛТ-0,125, конденсаторов КСО, ПМ, МБМ, К50-6 или им аналогичных (рис. 2.11).

При повторении данной конструкции в качестве транзисторной сборки (транзисторы Т1 и Т2) можно использовать микросхему К159НТ1 с любым буквенным индексом. Однако в настоящее время ее не всегда можно найти. Поэтому при необходимости вместо транзисторной сборки рекомендуется использовать два транзистора типа КТ315Г с одинаковыми или возможно близкими параметрами (статическим коэффициентом передачи тока и начальным током коллектора).

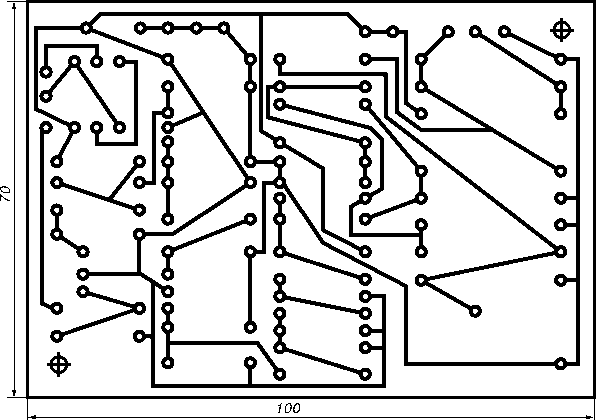

Печатная плата и расположение деталей металлоискателя

а)


б)

Рис. 2.11.

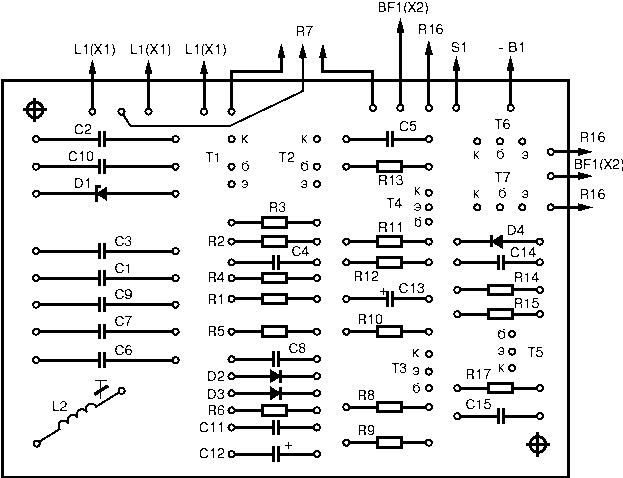

Печатная плата (а) и расположение элементов (б) металлоискателя с повышенной чувствительностью

Вернуться на Металлоискатель с повышенной чувствительностью

В усилительных каскадах (транзисторы Т3, Т4 и Т5) вместо транзисторов типа КТ342Б можно установить транзисторы типа КТ315Г, КТ503Е или КТ3102А - КТ3102Е. Транзистор типа КТ502Е (Т6) вполне заменим на КТ361, а транзистор типа К503Е (Т7) - на КТ315 с любыми буквенными индексами. Но в этом случае головные телефоны должны быть высокоомными (типа ТОН-2 или ТЭГ-1). При использовании низкоомных телефонов транзистор Т7 должен быть более мощным, например типа КТ603Б или КТ608Б.

...

Всё описание схемы на странице
Металлоискатель с повышенной чувствительностью

...

Питание металлоискателя повышенной чувствительности осуществляется от источника В1 напряжением 4,5 В. В качестве такого источника можно использовать, например, так называемую квадратную батарейку типа 3336Л или три элемента типа 316, 343, соединенные последовательно.

Печатная плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе. На крышке корпуса устанавливаются переменные резисторы R7 и R16, разъем Х1 для подключения поисковой катушки L1, выключатель S1, а также разъем Х2 для подключения головных телефонов BF1.
