1.2. Принципы построения металлоискателей

При первой же попытке провести классификацию детекторов металлических предметов можно сделать безошибочный вывод о том, что в настоящее время существует довольно значительное число базовых принципов, основанных на разных физических явлениях, положенных в основу самых разнообразных конструкций.

Следует отметить, что в последнее время в связи с развитием элементной базы появилась возможность практической реализации идей, воплощение которых ранее считалось маловероятным.

В связи с ограниченным объемом данной книги далее будут рассмотрены лишь некоторые из наиболее популярных видов металлоискателей.

1.2.1. Металлоискатели FM (Frequency Meter)

Одним из первых возможных вариантов построения детектора металлических предметов, который может прийти в голову любому человеку, хотя бы немного знакомому с основами электротехники, можно считать устройство, в основе которого лежит изменение частоты генератора под влиянием металлического предмета.

Из школьных учебников физики известно, что частота сигнала, генерируемого в контуре, образуемом параллельно включенными катушкой L и конденсатором С, зависит от индуктивности катушки и емкости конденсатора. При изменении хотя бы одного из этих параметров изменится резонансная частота контура, что приведет к соответствующему изменению и частоты генерации. Легче всего можно изменить индуктивность катушки. Для этого достаточно, например, поместить вблизи нее предмет из соответствующего металла. Данное физическое явление и положено в основу конструкции детекторов металлических предметов, работающих по принципу изменения частоты (рис. 1.1). В специализированной литературе такие устройства часто называют металлоискателями FM (Frequency Meter).

Блок-схема металлоискателя, работающего по принципу частотомера
Рис. 1.1.
Упрощенная блок-схема металлоискателя, работающего по принципу частотомера

Несмотря на то, что о влиянии металлических предметов, помещаемых в зону возбуждаемого катушкой поля, на резонансную частоту контура давно известно, практическая реализация таких приборов до недавнего времени была довольно затруднительной. Причина заключалась в том, что оценивать изменение частоты контура на слух просто не представлялось возможным.

В настоящее время для анализа и оценки изменений девиации частоты используются микропроцессоры, функционирующие под управлением специальных программ.

При появлении металлического предмета в зоне возбуждаемого измерительной катушкой электромагнитного поля резонансная частота контура опорного генератора меняется. Это изменение оценивается частотомером, основу которого составляет микроконтроллер. Величина девиации частоты, а также ее знак зависят не только от глубины залегания и величины предмета, но и от вида металла, из которого он изготовлен. Обработанные данные поступают на блок индикации, в составе которого часто используется линейка светодиодов.

Следует отметить, что металлоискатели FM обладают большей чувствительностью по сравнению, например, с металлодетекторами BFO.

1.2.2. Металлоискатели BFO (Beat Frequency Oscillator)

Благодаря простоте схемотехнических решений использующие принцип биений металлоискатели типа BFO (Beat Frequency Oscillator) получили широкое распространение. В основу этих устройств положено явление формирования биений, возникающих при смешивании двух близких по частоте сигналов (рис. 1.2).

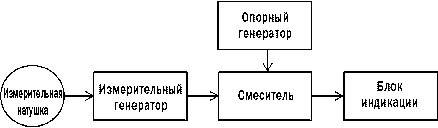

Блок-схема металлоискателя, работающего по принципу биений
Рис. 1.2.
Упрощенная блок-схема металлоискателя, работающего по принципу биений

В металлодетекторах BFO используются два генератора, настроенных на одну и ту же частоту. При этом частота опорного (эталонного, образцового) генератора неизменна. Катушка контура измерительного генератора одновременно является поисковой или измерительной катушкой.

Когда в зоне возбуждаемого поисковой катушкой электромагнитного поля появляется металлический предмет, частота измерительного генератора изменяется. Сигнал измененной частоты подается на смеситель, где смешивается с сигналом опорной частоты. В результате на выходе смесителя выделяется сигнал с частотой биений, который поступает на блок индикации.

В качестве индикатора в металлоискателях на биениях обычно используются акустические устройства, однако встречаются конструкции со стрелочными и светодиодными индикаторами. При использовании акустических индикаторов по изменению знака биений довольно просто определить, из какого металла, цветного или черного, изготовлен предмет, находящийся в зоне действия прибора.

Необходимо отметить, что частота биений в металлодетекторах BFO лежит в низкочастотном диапазоне, ближе к нижней границе звукового восприятия человеческого уха. Это позволяет значительно упростить конструкцию блока индикации, поскольку биение частот главного (измерительного, поискового) и вспомогательного (опорного) генератора можно анализировать на слух. Однако чувствительность металлоискателей, работающих по принципу биений, оставляет желать лучшего. Тем не менее характеристики этих приборов вполне удовлетворят непритязательных пользователей.

1.2.3. Металлоискатели OR (Off Resonance)

Интересные схемотехнические решения можно встретить при рассмотрении конструкций металлодетекторов, в основу работы которых положен принцип оценки изменения амплитуды сигнала на катушке контура, резонансная частота которого близка к частоте подаваемого на него сигнала опорного генератора. Главным достоинством таких устройств, иногда обозначаемых сокращением OR (Off Resonance), являются простота и надежность (рис. 1.3).

Блок-схема металлоискателя, работающего на околорезонансной частоте
Рис. 1.3.
Упрощенная блок-схема металлоискателя, работающего на околорезонансной частоте

Измерительная катушка является составной частью колебательного контура, резонансная частота которого незначительно отличается от частоты опорного генератора. При появлении металлического предмета в зоне электромагнитного поля, возбуждаемого измерительной катушкой, резонансная частота этого контура изменяется. В зависимости от того, какой металл оказался в зоне действия данного устройства (цветной или черный), частота контура или увеличивается, или уменьшается. При этом происходят соответствующие изменения амплитуды колебаний опорного генератора, которые оцениваются анализатором. В результате анализатор формирует управляющий сигнал для блока индикации.
