Справочник по маркировке, назначению и конструктивным особенностям оптических (оптоволоконных) кабелей связи производства Российской Федерации, Украины и Белоруссии

Расшифровка маркировки оптоволоконных кабелей с первыми буквами ДБП, СБП, ДБН, СБН, ДБПа, СБПа, ДБНа, СБНа, ДБПп, СБПп, ДБНп, СБНп, ДБПс-, СБПс, ДБНс, СБНс, ДП, СП, ДПа, СПа, ДПб, СПб, ДН, СН, ДНа, СНа, ДНб, СНб

ЗАО "ОФС Связьстрой-1 ВОКК"
ТУ 3587-002-51702873-00
ТУ 3587-003-51702873-00

До 2001 г. кабели ДБП-, СБП-, ДБН-, СБН- выпускались под маркой ОКСТ-.

!!! - Буквы-позиции обозначенные фиолетовым цветом могут полностью отсутствовать в маркироке

ДБП-15-2-6/12

Количество оптических волокон в кабеле
Количество элементов в повиве сердечника
Дополнительно может быть:
мс – для микромодулей
bf – для ОВ с буферным покрытием 900мкм или 700 мкм
Тип применяемого оптического волокна:
0
- Многомодовое ОВ с диаметром сердцевины 62,5 мкм
1 - Многомодовое ОВ с диаметром сердцевины 50 мкм (G.651)
М3 – Многомодовое ОВ LaserWave 300 ОМ-3 (ISO 11801) с диаметром сердцевины 50 мкм (превышает G.651)
М4 – Многомодовое ОВ LaserWave 550 ОМ-4 (ISO 11801) с диаметром сердцевины 50 мкм (превышает G.651)
fМ3 – Многомодовое ОВ LaserWave Flex 300 ОМ-3 (ISO 11801) с диаметром сердцевины 50 мкм, меньше подвержено влиянию изгибов (превышает G.651)
fМ4 – Многомодовое ОВ LaserWave Flex 550 ОМ-4 (ISO 11801) с диаметром сердцевины 50 мкм, меньше подвержено влиянию изгибов (превышает G.651)
2 - Одномодовое ОВ с длиной волны нулевой дисперсии около 1310 нм (G.652)
3 - Одномодовое ОВ с длиной волны нулевой дисперсии около 1550 нм (G.653)
5 - Одномодовое ОВ с ненулевой смещенной дисперсией в диапазоне 1550 нм и минимизированное по затуханию в этом диапазоне (G.655)
6 – Одномодовое ОВ c рабочим диапазоном длин волн 1260-1625 нм, с низким водяным пиком на длине волны 1383±3нм (G.652 C/D)
6z – Одномодовое ОВ Allwave c рабочим диапазоном длин волн 1260-1625 нм, с нулевым водяным пиком на длине волны 1383±3нм (G.652 C/D).
6f – Одномодовое ОВ Allwave Flex c рабочим диапазоном длин волн 1260-1625 нм, с нулевым водяным пиком на длине волны 1383±3нм, стойкое к изгибам (G.652 C/D и G.657 A1/А2/В1/В2)
6R – Одномодовое ОВ Allwave Flex c рабочим диапазоном длин волн 1260-1625 нм, с нулевым водяным пиком на длине волны 1383±3нм, стойкое к изгибам, с номинальным внешним диаметром защитного покрытия 200 мкм (G.652 C/D и G.657 A1\А2) («тонкий» -“Reduced”)
– Одномодовое ОВ Allwave Flex Мax c рабочим диапазоном длин волн 1260-1625 нм, с нулевым водяным пиком на длине волны 1383±3нм, стойкое к изгибам на радиус до 5мм ( G.652 D и G.657 В3)
– Одномодовое ОВ EZ-Bend c рабочим диапазоном длин волн 1260-1625 нм, стойкое к изгибам на радиус до 2,5мм ( G.657 В3, совместимо с волокнами соответствующими G.652 D)
7 – Комбинация разных типов ОВ в одном кабеле. Количество оптических волокон каждого типа указывается в конце маркировки, в скобках, после указания общего количества волокон в кабеле.
9z – Одномодовое ОВ Allwave One c рабочим диапазоном длин волн 1260-1625 нм, с нулевым водяным пиком на длине волны 1383±3нм с пониженным затуханием на длине волны 1550нм и меньшим приростом затухания на изгибах (G.652 C/D, G.657 А1)
Маркоразмер кабеля *.
Величина, характеризующая устойчивость кабеля к воздействию растягивающих нагрузок
Тип наружной защитной оболочки кабеля:
П
- полиэтилен
Н - полимерный материал, не распространяющий горение
Пп - полиэтилен с повивом из стальных проволок в качестве дополнительного силового элемента
Нп - полимерный материал, не распространяющий горение с повивом из стальных проволок в качестве дополнительного силового элемента
Пс - полиэтилен, армированный стальными проволоками
Нс - полимерный материал, не распространяющий горение, армированный стальными проволоками
Па - полиэтилен с алюминиевой оболочкой
На - полимерный материал, не распространяющий горение с алюминиевой оболочкой
Пб - полиэтилен с оболочкой из стальной гофрированной ленты
Нб - Полимерный материал, не распространяющий горение с оболочкой из стальной гофрированной ленты
Пбс – полиэтилен с дополнительной оболочкой из стальной гофрированной ленты и армированный круглыми стальными проволоками
н – полимерный материал, не распространяющий горение (индекс для кабелей типа ДС, ДТ, ДД))
т – трекингостойкая оболочка (индекс для кабелей типа ДС, ДД, ДП)
р – добавлены репелленты для защита от грызунов
м – применяется после обозначения типа кабеля при наличии медных проводников
Тип брони:
К
– круглые стальные проволоки
Б – гофрированная стальная лента (конструкция с применением промежуточной оболочки)
С – диэлектрические периферийные силовые элементы (в самонесущем кабеле – высокомодульные усиливающие нити или броня из стеклопластиковых прутков)
Сс – диэлектрические периферийные силовые элементы в самонесущем кабеле – стеклонити
Т – с встроенным несущим тросом, проволокой
Д – с встроенным диэлектрическим несущим элементом, цифра «2» – количество элементов
!!! буква отсутствует в небронированных кабелях
Тип центрального элемента:
Д
- диэлектрический
С - стальной

* Стойкость к механическим воздействиям, вес и диаметр кабелей:

ДБП-, СБП-, ДБН-, СБН-, ДБПа-, СБПа-, ДБНа, СБНа-, ДБПп-, СБПп-, ДБНп, СБНп-, ДБПс-, СБПс-, ДБНс, СБНс-
Маркоразмер кабеля152540
Допустимая растягивающая нагрузка (статическая), кН1,52,54,0
Допустимая раздавливающая нагрузка, кН/см0,40,40,4
Диаметр кабеля,мм14,4-21,015,9-23,816,8-23,9
Масса кабеля, кг/км205-405250-540275-550
Номинальная строительная длина кабеля, м4000±5%4000±5%4000±5%
ДП-, СП-, ДПа-, СПа-, ДПб-, СПб-, ДН, СН, ДНа-, СНа-, ДНб-, СНб-
Маркоразмер кабеля101525
Допустимая растягивающая нагрузка (статическая), кН1,01,52,5
Допустимая раздавливающая нагрузка, Н/см0,2; 0,3*0,2; 0,3*0,2; 0,3*
Диаметр кабеля,мм12,6-19,214,1-21,814,7-21,9
Номинальная строительная длина кабеля, м4000 м ±5%4000 м ±5%4000 м ±5%

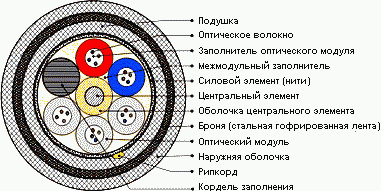

Конструкция оптических (оптоволоконных) кабелей типа ДБП-, СБП-, ДБН-, СБН-, ДБПа-, СБПа-, ДБНа, СБНа-, ДБПп-, СБПп-, ДБНп, СБНп-, ДБПс-, СБПс-, ДБНс, СБНс-

Конструкция оптических (оптоволоконных) кабелей типа ДБП-, СБП-, ДБН-, СБН-, ДБПа-, СБПа-, ДБНа, СБНа-, ДБПп-, СБПп-, ДБНп, СБНп-, ДБПс-, СБПс-, ДБНс, СБНс-

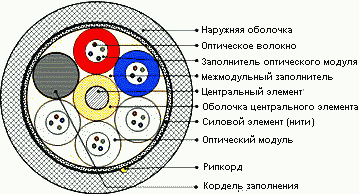

Конструкция оптических (оптоволоконных) кабелей типа ДП-, СП-, ДПа-, СПа-, ДПб-, СПб-, ДН, СН, ДНа-, СНа-, ДНб-, СНб-

Конструкция оптических (оптоволоконных) кабелей типа ДП-, СП-, ДПа-, СПа-, ДПб-, СПб-, ДН, СН, ДНа-, СНа-, ДНб-, СНб-
